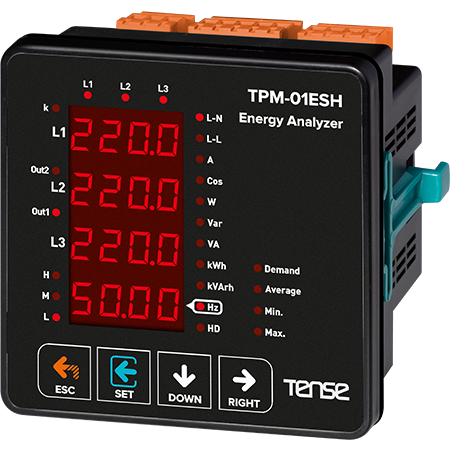

3-fázový sieťový analyzátor TPM-01ESH - TENSE (Turecko)

Popis:
Multifunkčný digitálny panelový merač parametrov trojfázovej siete určený na presné meranie a monitorovanie elektrických hodnôt. Umožňuje monitorovanie prúdov, napätia, frekvencie, výkonu a energie s možnosťou komunikácie RS485 ModBus RTU.

Hlavné funkcie

• Meranie trojfázového napätia a prúdu

• Indikácia činnej, jalovej a zdanlivej energie (P, Q, S)

• Zobrazenie hodnôt Cosφ a účinníka každej fázy

• Meranie fázovo-neutrálneho a medzifázového napätia a prúdu každej fázy

• Meranie frekvencie

• Harmonické napätie a prúd až do 31. harmonickej

• Celkové hodnoty importu a exportu činnej energie (ΣkWh)

• Celková induktívna a kapacitná jalová energia (ΣkVArh)

• Zobrazenie minimálnych a maximálnych hodnôt, maximálne požiadavky

• 2 reléové výstupy a 1 digitálny vstup

• Protokoly udalostí (vysoké/nízke napätie/prúd, nevyváženosť, THD-I)

• Menu chránené heslom

Technické vlastnosti

• Komunikácia: RS485 ModBus RTU (1200-38400 bps)

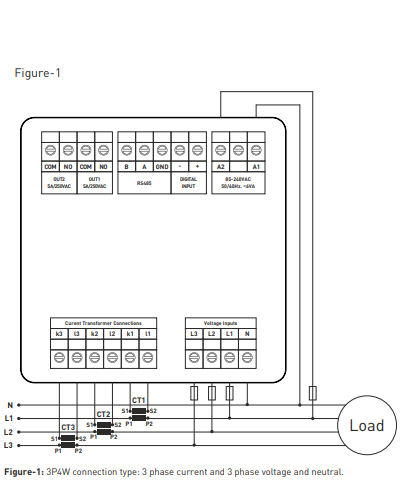

• Pripojenie: 3-fázový transformátor napätia a 3-fázový transformátor prúdu

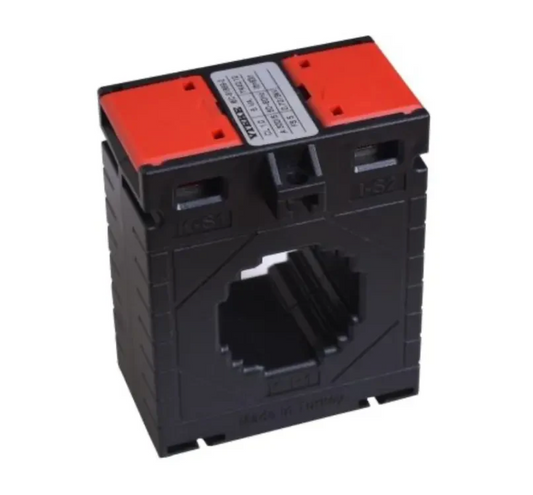

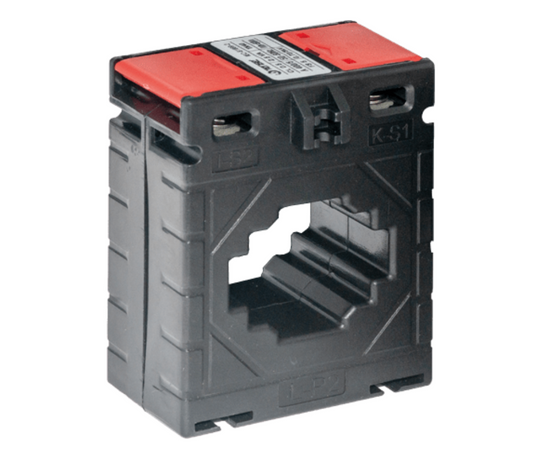

• Kompatibilné transformátory prúdu: 60/5, 75/5, 100/5, 150/5, 200/5, 250/5, 300/5, 400/5, 500/5, 600/5, 800/5, 1000/5, 1500/5

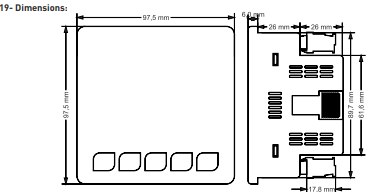

• Veľkosť panela: štandardný digitálny montážny panel

Použitie

• Monitorovanie trojfázových elektrických sietí v priemyselných a komerčných aplikáciách

• Monitorovanie spotreby energie a kvality energie

• Integrácia do automatizačných systémov prostredníctvom ModBus RTU
