TK30 - Merací transformátor prúdu 150/5 200/5 250/5 300/5 400/5 500/5 600/5

Merací transformátor prúdu 300/5 A - trieda presnosti 0,5S

Popis produktu

Posuvný merací transformátor prúdu je určený na nepriame meranie sínusových striedavých prúdov v elektrických systémoch.
Vhodný na profesionálne použitie v priemysle, v meracích skrinkách, meracích a regulačných systémoch.
Montáž je možná pomocou montážnych nožičiek KK0001 alebo KK0002 (sú súčasťou dodávky).

Technické špecifikácie

Elektrické parametre

• Koeficient (prevod): 300/5 A

• Zaťaženie: 1,5 VA

• Trieda presnosti: 0,5S

• Menovitá frekvencia: 50-60 Hz

• Obmedzenie nárazového prúdu (FS): 5

• Skúšobné napätie: 3 kV / 1 minúta

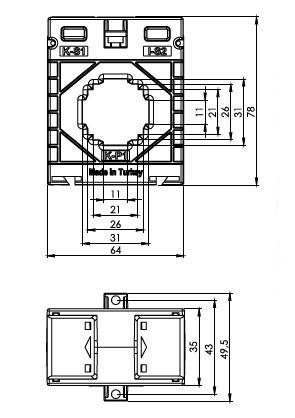

Mechanické parametre

• Primárne vinutie (prierez otvoru): 30 × 10 mm

• Kruhový vodič: Ø 26 mm

• Kryt: nehorľavý ABS odolný voči horeniu

• Svorkovnica:

  • Neodnímateľný kryt

  • Vhodné pre vodiče s veľkým prierezom

  • Mosadzné svorky pre vyššiu bezpečnosť

Inštalácia

• Typ montáže: KK0001 alebo KK0002

• Jednoduché nasunutie na vodič

Tepelné a prevádzkové vlastnosti

• Prevádzková teplota: -25 °C až +85 °C

• Odolnosť voči krátkodobému skratovému prúdu (Ith): 60 × In

• Odolnosť proti trvalému prúdu (Id): 1,2 × In

Normy

Vyrobené v súlade s:
IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2
