Trojfázové monitorovacie relé s PTC riadením vypnutia fázy/asymetrie/slednosti

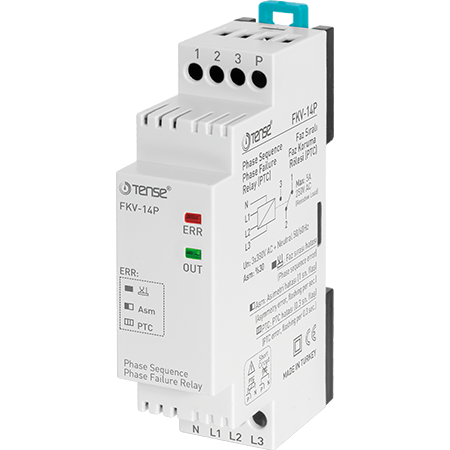

Trojfázové relé na riadenie fáz s ochranou proti vypnutiu a kontrolou teploty vinutia, TENSE - FKV-14P

Popis produktu

Trojfázové relé na fázovú kontrolu FKV-14P je určené na ochranu trojfázových elektromotorov a zariadení pred kritickými poruchami v napájacej sieti. Poskytuje komplexnú kontrolu prítomnosti fáz, výpadku fáz, rušenia fáz, nesymetrie (pevných 40 %), nesprávnej postupnosti fáz a nadmernej teploty vinutia motora. Je vybavený nulovým vodičom a určený na montáž na lištu DIN.

Hlavné funkcie

• Kontroluje prítomnosť všetkých troch fáz

• Ochrana proti zlyhaniu fázy

• Detekcia rušenia fáz (zalomenie)

• Pevná kontrola asymetrie napätia 40 %

• Ochrana proti nesprávnemu poradiu fáz

• Kontrola teploty vinutia motora

• Optická indikácia stavu (LED OUT)

• Automatické obnovenie prevádzky po návrate parametrov do povoleného rozsahu

Princíp činnosti

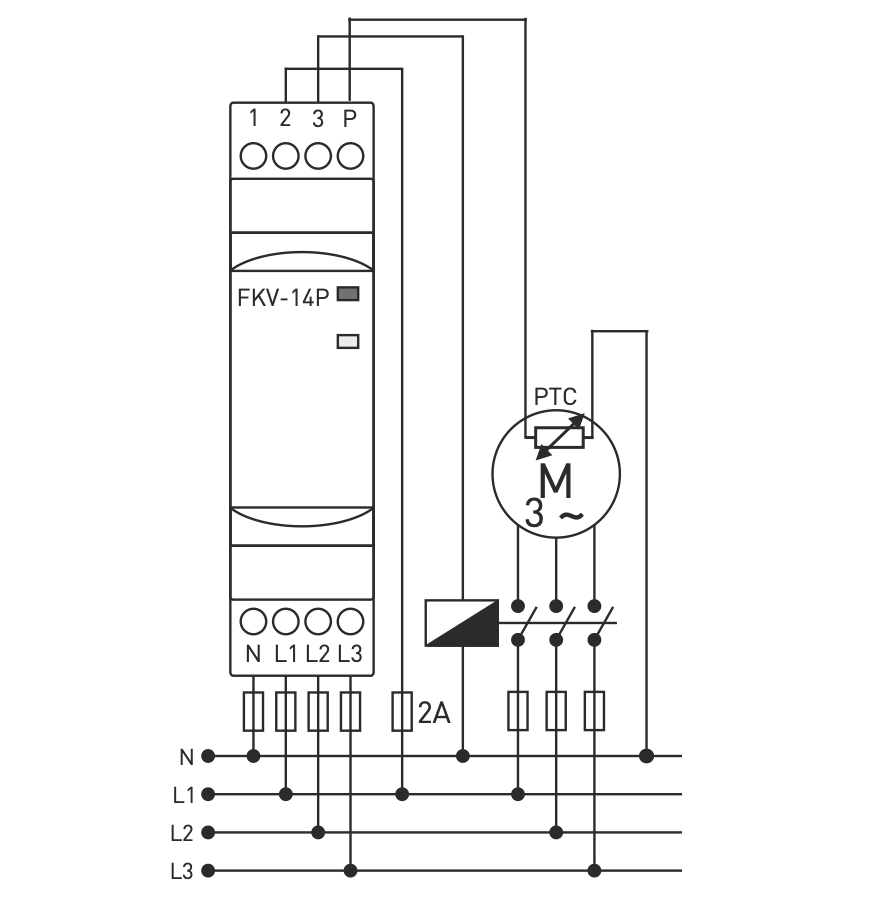

• Normálna prevádzka: Ak sú prítomné všetky tri sieťové napätia, sled fáz je správny a teplota vinutia neprekračuje limitné hodnoty, relé sa zapne (kontakty 15 - 18 sú zopnuté) a rozsvieti sa LED OUT.

• Chyba napätia alebo asymetria: Ak sa napätie niektorej fázy odchýli o viac ako 40 %, kontakty 15-18 sa rozopnú a kontakty 15-16 sa zapnú; LED OUT nesvieti.

• Chyba sledu fáz: relé reaguje rozpojením kontaktov a zhasnutím LED OUT.

• Prekročenie teploty vinutia: Relé odpojí výstup, kým sa teplota nevráti do prípustných medzí.

• Obnovenie prevádzky: Po normalizácii parametrov sa relé automaticky vráti do prevádzkového stavu.

Technické špecifikácie

• Typ zariadenia: relé na monitorovanie fázy

• Počet fáz: 3 + N

• Asymetria: 40 % (pevná)

• Teplotná ochrana vinutia: Áno

• Výstupné kontakty: 15-18 (zopnuté v prevádzke), 15-16 (zopnuté pri poruche)

• Indikácia: LED OUT

• Montáž: DIN lišta

• Výrobca: TENSE (Turecko)

Výhody

• Komplexná ochrana motora a elektroinštalácie

• Stabilná prevádzka vďaka pevnej asymetrii 40 %

• Jednoduchá inštalácia na DIN lištu

• Automatické obnovenie funkcie bez zásahu obsluhy

• Spoľahlivá ochrana v náročných priemyselných podmienkach

Typické aplikácie

• Trojfázové elektromotory

• Priemyselné čerpadlové systémy

• Kompresory

• Ventilátory

• Stroje citlivé na sled a kvalitu napätia
