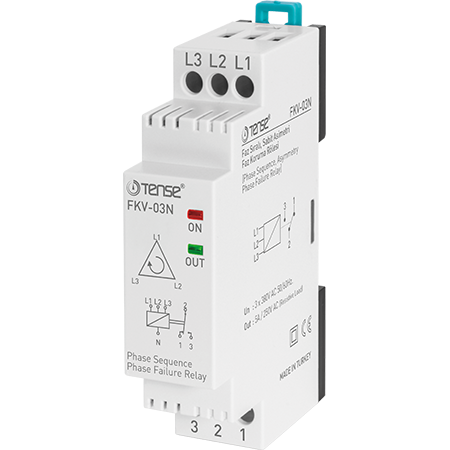

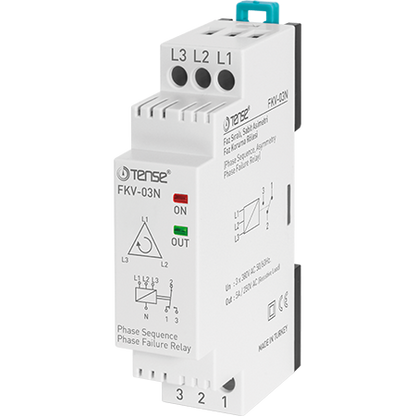

Fázové riadiace relé FKV-03N - TENSE

Popis produktu:
FKV-03N je trojfázové regulačné relé určené na ochranu elektromotorov pred nesprávnym sledom fáz, výpadkom fáz a nadmernou asymetriou. Relé nemá kontrolu nulového vodiča a asymetria je stanovená na 40 %.

Relé je ideálne pre priemyselné aplikácie, kde sa vyžaduje rýchla a spoľahlivá ochrana motorov pred poškodením spôsobeným nesprávnym zapojením alebo kolísaním napätia.

Algoritmus činnosti

1. Normálna prevádzka:

   • Všetky tri fázy sú prítomné.

   • Poradie fáz je správne.

   • Nesymetria napätia je v tolerančnom rozsahu ≤ 40 %.

   • Relé je v prevádzkovom stave - kontakty 2-3 sú zopnuté, indikátory PWR a RLY svietia.

2. Chybný stav:

   • Ak napätie niektorej fázy prekračuje prípustné limity alebo je sled fáz nesprávny:

     • Kontakty 2-3 sa rozpojia,

     • kontakty 1-2 sa zapnú,

     • indikátor RLY zhasne.

3. Návrat do normálneho stavu:

   • Po obnovení správneho napätia a sledu fáz sa relé automaticky prepne späť do prevádzkového stavu.

Technické parametre

• Napájacie napätie: 3 × 380 V AC

• Prípustná asymetria: 40 % (pevná)

• Kontakt: SPDT, max. 5 A / 250 V AC

• Indikácia: LED PWR a RLY

• Montáž: lišta DIN

• Prevádzková teplota: -20 °C až +55 °C

• Spotreba energie: <6 VA

• Hmotnosť: <150 g
