Fázové ochranné relé - FKV-24F | TENSE

Fázové ochranné relé radu FKV sú určené na ochranu trojfázových zariadení, najmä motorov, pred poruchami súvisiacimi s nesprávnou hodnotou napätia, asymetriou, výpadkom fáz alebo nesprávnym poradím fáz. FKV-24F pracuje v širokom rozsahu 180 - 500 VAC a má pevne stanovenú asymetriu 11 %.

Zabezpečuje spoľahlivú prevádzku zariadení s vysokými nárokmi na presnosť napájania a chráni ich pred tepelným a mechanickým poškodením.

Funkcie a princíp činnosti

Asymetria napätia (11 %)

• Monitoruje rozdiel medzi fázovými napätiami.

• Ak asymetria prekročí 11 %, relé po približne 1 s vypne výstup a rozpojí kontakty NO/COM.

• Ak rozdiel klesne o 5 V, relé vyhodnotí stav ako normálny a po uplynutí doby oneskorenia obnoví výstup.

Kontrola sledu fáz

• Správny sled fáz → LED OUT svieti, výstup je aktívny (NO je zapnutý).

• Nesprávny sled fáz → LED zhasne a výstup sa prepne do chybového stavu.

Vysokonapäťová ochrana (U>)

• Ak napätie prekročí 500 V, aktivuje sa indikácia vysokého napätia.

• Ak stav trvá dlhšie ako 2 s, relé vypne výstup.

• Keď napätie klesne o 5 V pod hranicu U>, relé spustí odpočítavanie oneskorenia a potom obnoví prevádzku.

Ochrana proti nízkemu napätiu (U<)

• Ak napätie klesne pod 180 V, aktivuje sa indikácia nízkeho napätia.

• Ak sa stav neskončí počas oneskorenia chyby, výstup sa vypne.

• Keď napätie stúpne o 5 V nad U<, relé po uplynutí doby oneskorenia opätovne aktivuje výstup.

Indikácie stavu

• Informuje o tom 5 LED diód:

  • stave relé (OUT)

  • vysokom napätí (U>)

  • nízkom napätí (U<)

  • poradie fáz

  • asymetrii / poruche

Hlavné funkcie

• Široký rozsah prevádzkového napätia: 180 - 500 VAC

• Pevná asymetria: 11 %

• Ochrana proti:

  • Nízke napätie

  • Vysoké napätie

  • asymetria

  • Chyby sledu fáz

  • výpadok fázy

• Nie je potrebný nulový vodič

• Rýchla reakcia na poruchové stavy (cca 1 s)

• LED indikácia všetkých funkcií

• Vhodné pre motory, kompresory, čerpadlá a iné trojfázové záťaže

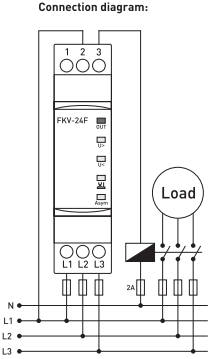

Technické parametre
