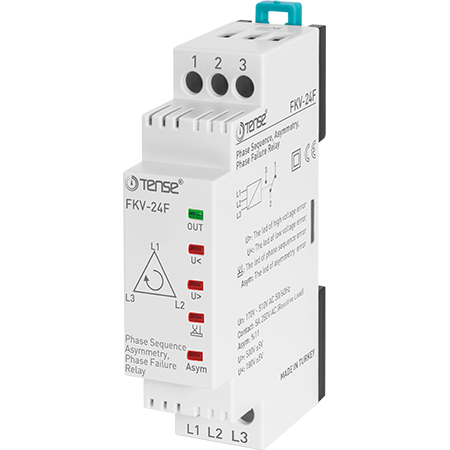

Trojfázové monitorovacie/ochranné relé na kontrolu výpadku fázy/asymetrie/predpätia

Fázové ochranné relé sú určené na ochranu zariadení s presnými hodnotami prevádzkového napätia a funkciou prepínania fáz pred poruchami, ktoré môžu vzniknúť v dôsledku sieťového napätia a teploty motora.

FKV-24F má konštantnú asymetriu 11 %. Môže pracovať pri napätí od 180 do 500 VAC.

Asymetria znamená rozdiel medzi hodnotami napätia. Najmä pri trojfázových záťažiach, ako sú motory, cievka vysokého napätia spotrebúva vysoký prúd a cievka nízkeho napätia spotrebúva nízke napätie. Preto pracujú nevyvážene a cievky sa časom poškodia.

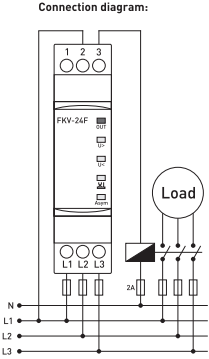

Keď je zariadenie zapnuté, kontakty stýkača 1 (NC) a 2 (COM) sú uzavreté a kontakty 2 (COM) a 3 (NO) sú otvorené. Keď sú hodnoty napätia v normálnom rozsahu, LED dióda (OUT) v relé sa rozsvieti; svorky stýkača 1 (NC) a 2 (COM) sú otvorené, svorky stýkača 2 (COM) a 3 (NO) sú uzavreté.

Ak rozdiel medzi hodnotami napätia prekročí 11 %, LED dióda relé približne po 1 sekunde zhasne a kontakty stýkača 1 (NC) a 2 (COM) sú zapnuté a kontakty stýkača 2 (COM) a 3 (NO) sú rozpojené. Ak rozdiel medzi hodnotami napätia klesne o 5 V, LED dióda relé sa rozsvieti a kontakty stýkača 1 (NC) a 2 (COM) sa rozpojia a kontakty stýkača 2 (COM) a 3 (NO) sa zapnú.

Ak je sled fáz správny, LED dióda relé sa rozsvieti; kontakty stýkača 1 (NC) a 2 (COM) sa rozpojia a kontakty stýkača 2 (COM) a 3 (NO) sa zapnú. Ak je sled fáz nesprávny, LED dióda relé sa rozsvieti, LED dióda relé zhasne a kontakty stýkača 1 (NC) a 2 (COM) sú pod napätím a kontakty stýkača 2 (COM) a 3 (NO) sú bez napätia.

Ak hodnota napätia prekročí nastavenú hodnotu vysokého napätia, rozsvieti sa LED indikujúca chybu vysokého napätia (U>). Ak hodnota napätia neklesne pod normálnu hodnotu do 2 sekúnd, zariadenie bude mať chybu vysokého napätia. V tejto polohe LED dióda relé zhasne, kontakty stýkača 1 (NC) a 2 (COM) sú zopnuté a kontakty stýkača 2 (COM) a 3 (NO) sú rozopnuté. Keď hodnota napätia klesne pod nastavenú hodnotu vysokého napätia o 5 V, LED dióda indikujúca chybu vysokého napätia zhasne a zariadenie začne odpočítavať čas oneskorenia chyby (t). Po uplynutí čakacieho času chyby sa rozsvieti LED dióda relé, kontakty stýkača 1 (NC) a 2 (COM) sú otvorené a kontakty stýkača 2 (COM) a 3 (NO) sú uzavreté.

Ak hodnoty napätia klesnú pod nastavenú hodnotu nízkeho napätia, rozsvieti sa LED indikujúca chybu nízkeho napätia (U<). Ak sa hodnoty napätia počas doby oneskorenia chyby nezvýšia na normálnu hodnotu, zariadenie bude mať chybu nízkeho napätia. V tejto polohe LED dióda relé zhasne, svorky stýkača 1 (NC) a 2 (COM) sú uzavreté a kontakty stýkača 2 (COM) a 3 (NO) sú rozpojené. Ak hodnota napätia prekročí nastavenú hodnotu nízkeho napätia o 5 V, LED indikujúca chybu nízkeho napätia zhasne a zariadenie začne odpočítavať čas oneskorenia chyby (t). Po uplynutí času oneskorenia chyby sa rozsvieti LED dióda relé a kontakty stýkača 1 (NC) a 2 (COM) sú rozpojené a kontakty stýkača 2 (COM) a 3 (NO) sú zopnuté.

Hlavné charakteristiky:

Prevádzkové napätie (Un): 3x380 VAC

Prevádzková frekvencia: 50/60 Hz.

Prevádzkový výkon: <4 VA

Prevádzková teplota: -20 °C až 55 °C.

Nízke napätie: 180 VAC (pevné)

Vysoké napätie: 500 VAC (pevné)

Asymetria: ~%11 (pevná)

Bez nulového vodiča: áno

Indikácia: 5 LED diód

Kontakt: 5A / 250 VAC aktívna záťaž

Priemer kábla: 2,5 mm2

Hmotnosť: <110 g.

Montáž na DIN lištu.
