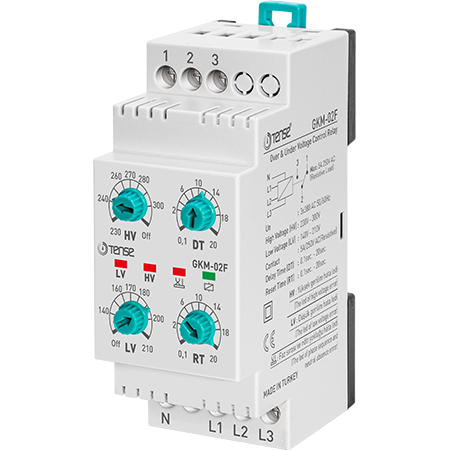

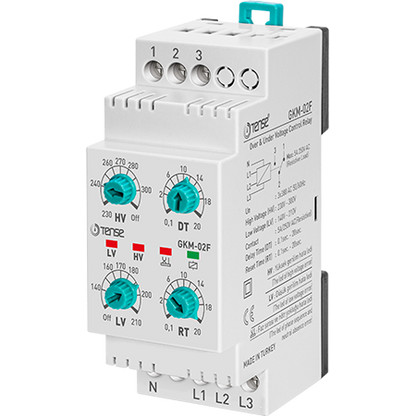

Trojfázové relé na monitorovanie napätia - GKM-02F (TENSE)

Monitorovanie prepätia/podpätia - sled fáz - kontrola prítomnosti nuly - výstup 5 A - 140-300 VAC

Trojfázové monitorovacie relé GKM-02F od spoločnosti TENSE je určené na ochranu trojfázových záťaží pred nebezpečnými odchýlkami stavu v napájacej sieti. Zariadenie monitoruje podpätie, prepätie, stratu fázy, nesprávny sled fáz a poruchu nulového vodiča.
Pri zistení poruchy relé okamžite odpojí výstupný kontakt, čím chráni pripojené zariadenie.

Kľúčové vlastnosti

• Monitorovanie prepätia (VN):
  - reaguje na prekročenie nastavenej úrovne v ktorejkoľvek fáze
  - rozsah nastavenia: 230-300 VAC

• Monitorovanie podpätia (NN):
  - reaguje na pokles napätia v ktorejkoľvek fáze
  - rozsah nastavenia: 140-210 V AC

• Nastaviteľný čas odozvy (DT):
  - oneskorená reakcia na poruchový stav
  - rozsah: 0,1 s - 20 s

• Automatický reset - čas návratu (RT):
  - oneskorenie zapnutia po normalizácii napätia
  - rozsah: 0,1 s - 20 s

• Monitorovanie sledu fáz a prítomnosti fáz
  - ochrana proti nesprávnemu sledu fáz
  - detekcia výpadku fázy

• Monitorovanie prítomnosti nulového vodiča (N)
  - ochrana proti strate vodiča N v sieti
  - odpojenie pri poklese napájacieho napätia pod 88 V AC

• Hysteréza 3 %
  - obmedzuje nežiaduce rýchle spínanie pri výkyvoch napätia

• Optická signalizácia
  - LED indikátory stavu a typu poruchy

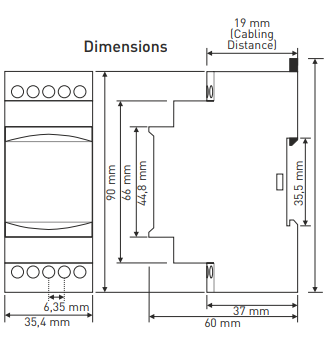

• Kompaktný dizajn, montáž na DIN lištu

• Výstupný kontakt:
  - NO + NC, suchý kontakt
  - zaťaženie 5 A

Použitie

Relé je určené na ochranu zariadení, ako napr:

• trojfázové motory

• kompresory

• čerpadlá

• klimatizačné jednotky

• všeobecné priemyselné a domáce záťaže

Chráni pred:

• prepätím

• podpätím

• výpadok fázy

• nesprávny sled fáz

• stratou nulového vodiča

DÔLEŽITÉ UPOZORNENIE

Relé NEREGULUJE napätie!
Slúži len na odpojenie záťaže počas nebezpečných stavov v sieti, nie na stabilizáciu alebo kompenzáciu napätia.
