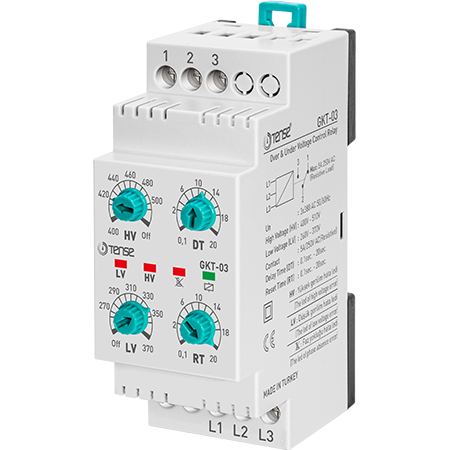

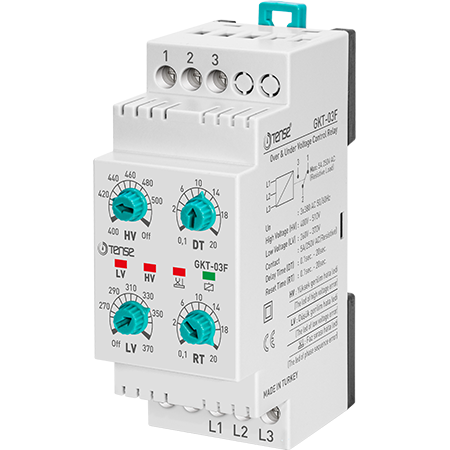

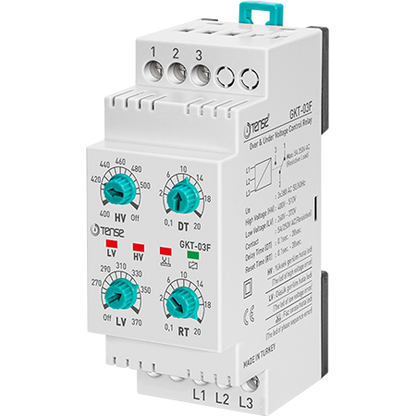

Trojfázové monitorovacie/ochranné relé na kontrolu prepätia, podpätia, sekvencie a výpadku fázy s časovačom - GKT-03 / GKT-03F (POWERFUL)

Trojfázové napäťové monitorovacie relé 5A, 260-410 VAC, bez monitorovania nulového vodiča, so sledom fáz - TENSE

Trojfázové relé na monitorovanie napätia s funkciou monitorovania podpätia a prepätia, nastaviteľným časovým oneskorením a automatickým resetom.

Hlavné vlastnosti

• Monitorovanie prepätia (VN) - ak napätie prekročí nastavenú hodnotu aspoň v jednej fáze.
  Rozsah nastavenia:

  • GKT-03: 400-510 V

  • GKT-03F: 400-510 V

• Monitorovanie podpätia (NN) - ak napätie aspoň v jednej fáze klesne pod nastavenú hodnotu.
  Rozsah nastavenia: Gkt-03F - 1,5mm:

  • GKT-03: 260-370 V

  • GKT-03F: 260-370 V

• Časové oneskorenie poruchy (DT) - čas reakcie na odchýlku napätia od nastavenej hodnoty.
  Rozsah: 0,1-20 s

• Čas návratu (RT) - časové oneskorenie opätovného zopnutia relé po návrate napätia do normálu.
  Rozsah: 0,1-20 s

• Auto Restart (Automatický reštart ) - zariadenie sa automaticky vráti do prevádzky (v rámci nastaveného času) po normalizácii hodnôt.

• Poradie fáz / výpadok fázy - k dispozícii na verziách GKM-02F a GKT-03F.

• Monitorovanie napájacieho napätia - relé sa vypne pri poklese napätia pod 152 V (GKT-03 / GKT-03F).

• Hysteréza 3 % na návrat relé do prevádzkového stavu.

• LED indikácia všetkých porúch a stavu relé.

• Výstupný kontakt - spínací suchý kontakt NO + NC, maximálny prúd 5 A.

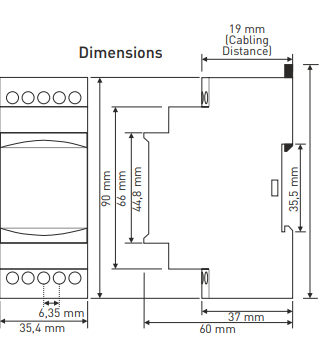

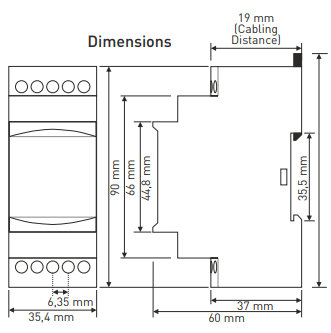

• Montáž na DIN lištu, kompaktné rozmery.

Dôležité upozornenie

Tieto relé sa nepoužívajú na reguláciu napätia.
Sú určené len na ochranu a odpojenie záťaže (spotrebičov, zariadení) od siete, keď:

• prepätia,

• podpätia,

• výpadku fázy,

• nesprávny sled fáz,

• strata nulového vodiča (pre príslušné modely).
