Trojfázové digitálne napäťové ochranné relé s kontrolou poradia fáz (bez nulového vodiča), DGK-04F

Digitálne trojfázové napäťové ochranné relé na DIN lištu, Tense

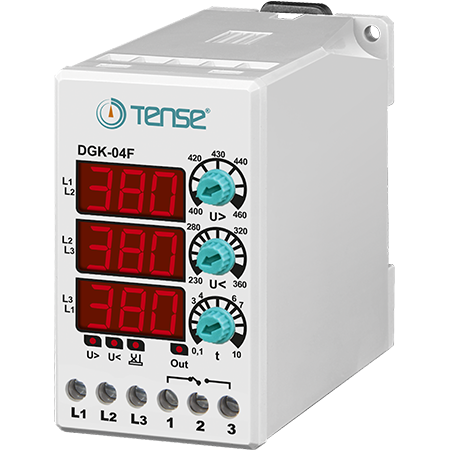

Mikroprocesorové ochranné relé Tense DGK-04F je navrhnuté pre komplexnú ochranu citlivých priemyselných zariadení a motorov pred rizikami spojenými s výkyvmi napätia v trojfázových sieťach. Prístroj nepretržite monitoruje súhrnné napätie a poskytuje vysoko presnú ochranu proti prepätiu, podpätiu a nesprávnemu poradí fáz. Špecifikom tohto modelu je zapojenie bez nutnosti pripojenia nulového vodiča (asymetrické/trojvodičové siete).

Relé je vybavené digitálnymi displejmi pre okamžitý prehľad o stave jednotlivých fáz. Používateľ môže presne nastaviť hraničné hodnoty napätia aj časové oneskorenie na odfiltrovanie krátkodobých sieťových špičiek a zabránenie nežiaducemu spínaniu. Kompaktná modulárna konštrukcia zaručuje jednoduchú inštaláciu na štandardnú nosnú lištu DIN 35 mm.

Hlavné funkcie a ochrany

• Ochrana proti prepätiu a podpätiu: Automaticky odpojí výstup, ak napätie prekročí alebo klesne pod nastavené limity.

• Kontrola poradia fáz: Zabraňuje chodu motorov v opačnom smere v prípade nesprávneho zapojenia fáz.

• Bez nulového vodiča (Non-Neutral): Ideálne pre systémy, kde nie je k dispozícii alebo sa nevyžaduje vodič N.

Technické parametre

• Typ produktu: Digitálne napäťové ochranné relé

• Počet fáz: 3 (trojfázové zapojenie bez N)

• Menovité pracovné napätie ($U_n$): 3× 380 V AC (50/60 Hz)

• Spôsob montáže: Montážna lišta DIN 35 mm / montážny panel

• Výstupný kontakt: 5 A / 250 V AC (ohmová záťaž)

Rozsahy nastavenia

• Ochrana proti prepätiu (High Voltage): 400 – 460 V AC (nastaviteľná)

• Ochrana proti podpätí (Low Voltage): 230 – 360 V AC (nastaviteľná)

• Časová prodleva pri chybe (Error Waiting Time): 0,1 – 10 s (nastaviteľná)
