Sieťový analyzátor panelový prúd, napätie, frekvencia, výkon, energia, RS485

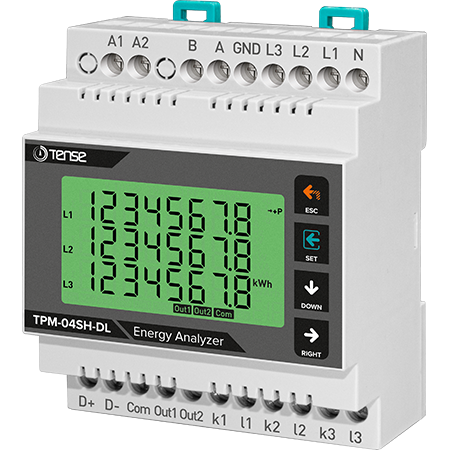

3-fázový sieťový analyzátor / Sieťový analyzátor / Sieťový analyzátor - multifunkčný digitálny panelový merač, indikátor prúdu, napätia, frekvencie a celkového výkonu, s reléovým výstupom, RS485 ModBus RTU - TPM-04SHDL výrobca panelových meračov TENSE (Turecko).

Analyzátory výkonu sú určené na meranie a monitorovanie elektrických hodnôt. Vďaka komunikačnej funkcii je možné nezávisle monitorovať a hlásiť namerané hodnoty energie. Pomocou analyzátorov výkonu možno vykonávať analýzy, ako je kvalita energie, účinnosť a výpočet jednotkových nákladov.

Hlavné výhody:

• RS485 Modbus RTU (1200-19200b/s)
• Trojfázový transformátor napätia a trojfázový transformátor prúdu.

• Zobrazuje harmonické zložky napätia a prúdu až po 31. harmonickú.

• Zobrazuje činný výkon na fázu (P)

• Zobrazuje jalový výkon na fázu (Q, indukčný a kapacitný)

• Zobrazuje zdanlivý výkon vo fáze (S)

• Zobrazuje hodnoty Cosφ a účinníka každej fázy.

• Zobrazuje hodnoty napätia (V) a prúdu (I) medzi fázami a neutrálnymi fázami a meria frekvenciu.

• Zobrazuje celkové hodnoty importu a exportu činnej energie (ΣkWh)

• Zobrazuje celkové hodnoty induktívnej a kapacitnej jalovej energie (ΣkVArh).

• Zobrazuje minimálne a maximálne hodnoty, maximálnu potrebu

• 2 reléové výstupy, 1 digitálny vstup

• Protokoly udalostí (vysoké/nízke napätie/prúd, asymetria napätia/prúdu, THD-I)

• Menu je chránené heslom.

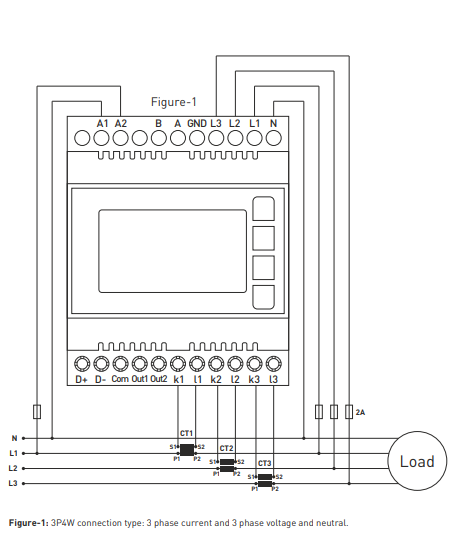

Tento sieťový analyzátor sa zvyčajne používa s prúdovými meracími transformátormi - 60/5 75/5 100/5 150/5 200/5 250/5 300/5 400/5 500/5 600/5 800/5 1000/5 1500/5 alebo podobnými. Ak sa chystáte pripojiť analyzátor k zbernici ModBus, na požiadanie vám zašleme "Registračnú tabuľku" s adresami ModBus.
