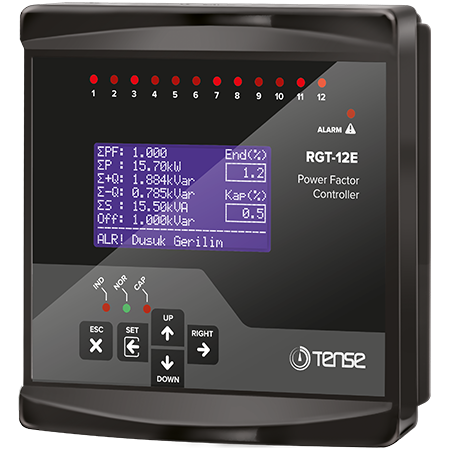

Regulátor účinníka 12 krokov + TCR s 2,9" grafickým LCD displejom (TENSE) - RGT-12E

Regulátor jalového výkonu RGT-12E od spoločnosti TENSE je plne automatický a veľmi presný regulátor určený na optimálne riadenie kompenzačných stupňov v energetických systémoch. Vďaka digitálnemu meraniu, inteligentným algoritmom a grafickému LCD displeju zabezpečuje stabilný účinník, účinnú reguláciu jalového výkonu a ochranu kompenzačných zariadení.

Hlavné vlastnosti a funkcie

Automatická detekcia kompenzačných stupňov

Regulátor sa po zapnutí sám nakonfiguruje:

• Automaticky rozpozná veľkosť pripojených kondenzátorových stupňov

• parametre je možné zadať aj manuálne

• systém priebežne kontroluje stav každého stupňa

Inteligentné riadenie spínania

Riadiaca jednotka zapína a vypína stupne tak, aby:

• sa dosiahne stabilný účinník s minimálnym počtom spínaní

• jednotlivé stupne boli zaťažené rovnomerne

• sa uprednostnili kondenzátory s najnižším zvyškovým nábojom

• sa súčasne kontroluje stav každého stupňa (poruchy, zmeny výkonu, vybratie a opätovné vloženie)

Podpora TCR (tyristorový spínaný reaktor)

Regulátor umožňuje kompenzačné riadenie s tyristorom spínanými reaktormi, čo je ideálne pre:

• Priemyselné aplikácie

• dynamickú kompenzáciu

• systémy s častými zmenami zaťaženia

pokročilé meranie a analýzu

• Meranie harmonických napätí a prúdov až po 31. harmonickú

• monitorovanie celkovej energie (import/export)

• Meranie THD-V a THD-I pre každú fázu

• Generovanie analýzy výkonu (20 vzoriek po 9999 min) - veľmi užitočné pri navrhovaní kompenzačných zostávPružnézapojenie kompenzačných prvkov

Možnosti použitia:

• jednofázové kondenzátory

• dvojfázové kondenzátory

• trojfázové kondenzátory

• bočníkové reaktory

Nastaviteľné časové funkcie

Možnosť nastavenia:

• čas zásahu

• čas vybíjania

• čas ustálenia
  To umožňuje presné prispôsobenie regulácie charakteru prevádzky.

Funkcie generátora

Regulátor má:

• vstup pre riadenie generátora

• funkciu kompenzácie napájania generátora

Technické vlastnosti (stručný prehľad)

• 12 reléových kompenzačných výstupov

• Podpora TCR

• Grafický LCD displej 2,9"

• Automatická detekcia stupňa

• Harmonické meranie až do 31. rádu

• Štatistika a história energie

• THD-V / THD-I

• Podpora jednofázových, dvojfázových a trojfázových stupňov

• Programovateľný čas vypnutia, zapnutia a vybitia

• Ochrana proti poruchám vo fázach
