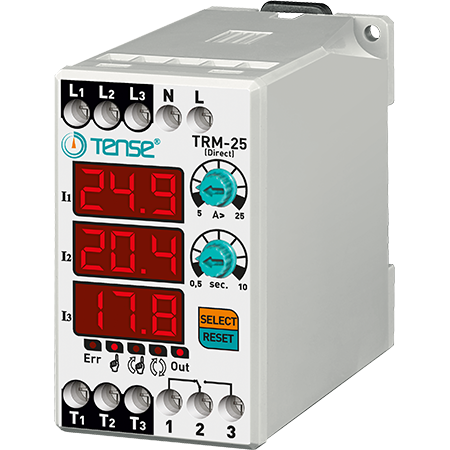

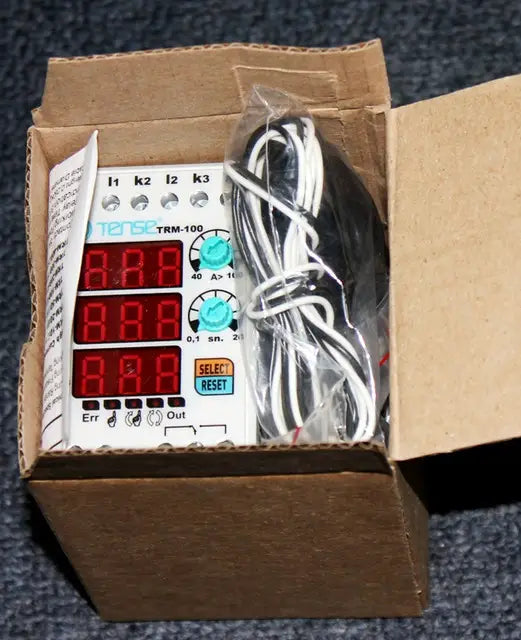

Priame digitálne nadprúdové relé s 3×3-miestnym LED displejom TRM-25

Priame digitálne záťažové relé s 3×3-miestnym LED displejom, 3-fázové s časovačom, rozsah 0,1-25 A, výrobca TENSE (Turecko)

Digitálne tepelné relé sú určené na prevenciu a kontrolu poškodenia záťaže spôsobeného vysokým prúdom.

- 0,1-25 A (nastaviteľná hodnota nadprúdu)
- 50 % pevná asymetria prúdu
- Nastaviteľný čas oneskorenia chyby
- Prevádzkový režim: nastaviteľný (automatický, poloautomatický, manuálny)
- Vnútorné transformátory prúdu

Použitie zariadenia a princíp činnosti

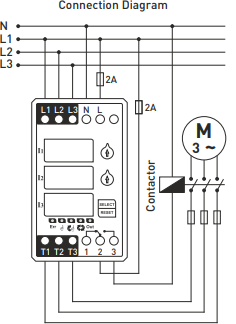

Zariadenie pripojte podľa schémy zapojenia. Po dokončení pripojenia pripojte napájanie. Po zapnutí sa na displeji na 5 sekúnd zobrazia nastavené hodnoty.

- Pomocou ovládača "A>" nastavte hodnotu nadprúdu. Nastavená hodnota sa zobrazí na ľavom displeji.
- Pomocou ovládača "t" nastavte čas oneskorenia . Nastavená hodnota sa tiež zobrazuje na ľavom displeji.

Keď je zariadenie pod napätím, relé sa zapne, výstupný kontakt sa prepne na svorku 3 a rozsvieti sa indikátor OUT. Ak prúd prekročí nastavenú hodnotu nadprúdu (A>), zariadenie začne odpočítavať čas oneskorenia a rozsvieti sa indikátor ERR. Po uplynutí času sa relé vypne, kontakt sa prepne na svorku 1 a indikátor OUT zhasne.

Elektronické prúdové relé série TRM-12je určené na automatické odpojenie spotrebičov pri prekročení maximálneho povoleného prúdu, pričom je možné naprogramovať rozsah vypnutia, čas vypnutia a nastavenie času návratu.
K dispozícii sú aj 3 režimy návratu do "prevádzkového" stavu - MANUAL, SEMI-AUTOMATIC, AUTOMATIC.

Režimy návratu do pôvodného stavu:

- Manuálny režim: Po nadprúdovej poruche je potrebné zariadenie resetovať stlačením tlačidla Reset. V tomto režime svieti príslušná LED dióda.
- Poloautomatický režim: Zariadenie automaticky resetuje systém trikrát, keď sa vyskytne chyba nadprúdu, a potom čaká na manuálny reset, keď sa vyskytne ďalšia chyba. V tomto režime príslušná LED bliká.
- Automatický režim: Zariadenie automaticky resetuje systém vždy, keď sa vyskytne chyba nadprúdu. V tomto režime príslušná LED bliká.

Poznámka: Ak chcete zmeniť režim, podržte tlačidlo SELECT po dobu 10 sekúnd. Po zmene režimu sa rozsvieti príslušná kontrolka LED.

Asymetria 50 % (pevná)

Ak rozdiel medzi najväčším a najmenším fázovým prúdom prekročí 50 %, zariadenie do 2 sekúnd prejde do režimu chyby asymetrie.
(Počas prevádzky motora to zabraňuje poškodeniu systému v prípade výpadku jednej fázy).

Počas asymetrickej chyby:
- Na displeji bliká skupina dvoch fáz, ktoré spôsobili chybu, a svieti indikátor ERR.
- Ak je prúd menší ako 2 A, zariadenie nekontroluje asymetriu.
- Ak sa chcete vrátiť z režimu chyby asymetrie, zariadenie sa musí resetovať manuálne.

Technické parametre

- Prevádzkové napätie: 150-260 VAC
- Prevádzková frekvencia: 50/60 Hz
- Spotreba energie: < 6 VA
- Prevádzková teplota: -20 °C až +55 °C
- Displej: 3 × 3 číslice, 5 LED diód
- Nastavenie nadprúdu (A>): 0,1-25 A
- Čas oneskorenia: 0,1-20 s
- Typ pripojenia: svorkové pripojenie
- Kontakty: 5 A / 250 V AC (aktívna záťaž)
- Priemer vodiča: 2,5 mm²
- Hmotnosť: max. 250 g
- Montáž: na DIN lištu
- Prevádzková nadmorská výška: < 2000 m

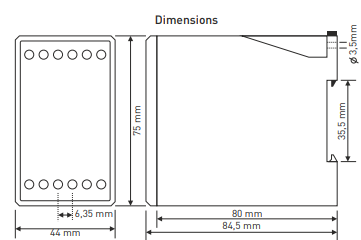

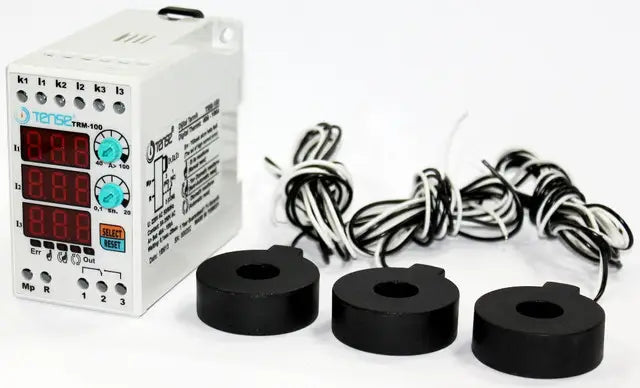

Poznámka: TRM-50, TRM-100, TRM-200 a TRM-300 sa môžu používať len s prúdovými transformátormi, ktoré sú súčasťou dodávky.

TRM-400 možno používať s prúdovým transformátorom 400/5 dodávaným s TRM-400.
