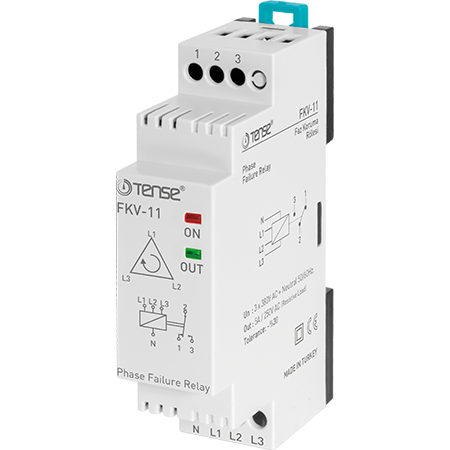

Fázové riadiace relé FKV-11 | TENSE

Fázové kontrolné relé FKV-11 je určené na ochranu trojfázových zariadení pred kľúčovými poruchami v elektrickej sieti - najmä pred rušením fáz (fázovým prepólovaním), výpadkom fáz a asymetriou fáz. Relé zabezpečuje spoľahlivú prevádzku elektromotorov, čerpadiel, kompresorov a iných trojfázových zariadení.

Model má pevnú asymetriu 30 % a je určený na inštaláciu na jednu lištu DIN.

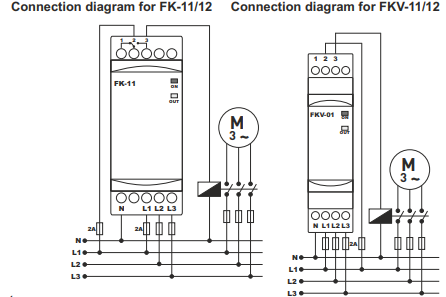

Ako relé FKV-11 funguje (algoritmus činnosti)

Normálna prevádzka

• Všetky tri fázové napätia sú prítomné.

• Fázy sú zapojené v správnom poradí.

• Napätie je v rámci povoleného rozsahu.

• Kontakty 2-3 sú zopnuté, LED OUT → výstup aktívny.

Asymetria alebo odchýlka napätia

• Ak sa napätie jednej fázy zmení o viac ako 30 % alebo ak súčet viacsmerných zmien hodnôt prekročí túto hranicu:

  • rozsvieti sa LED dióda ASM (indikácia asymetrie),

  • kontakty 2-3 sa rozpojia,

  • kontakty 1-2 sa zapnú,

  • LED OUT zhasne.

Návrat do normálneho stavu

• Ak sa napätie vráti do povoleného rozsahu,

• relé opätovne aktivuje výstup a kontakty sa prepnú späť na 2-3 zopnuté.

Hlavné funkcie a výhody

• Ochrana proti:

  • Výpadok fázy,

  • nesprávnym poradím fáz,

  • asymetriou fáz (pevne stanovených 30 %).

• Vizuálna indikácia stavu pomocou LED (OUT / ASM).

• Rýchla reakcia na poruchy siete.

• Kompaktný dizajn - šírka len 22,5 mm.

• Jednoduchá montáž na DIN lištu.

Technické parametre

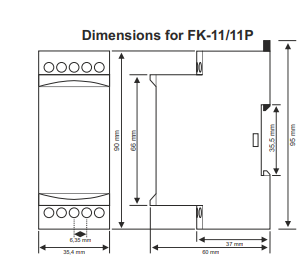

Rozmery

• Dĺžka: 85 mm

• Výška: 77,6 mm

• Šírka: 22,5 mm
