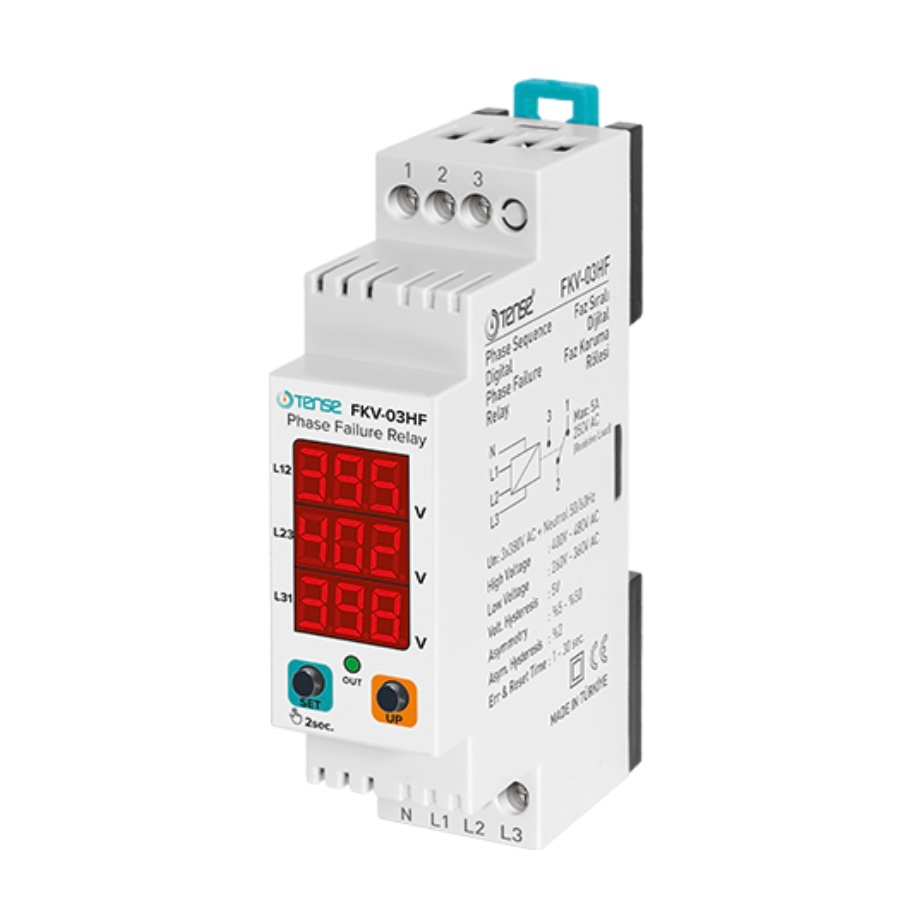

Fázové ochranné relé TENSE - nastaviteľná asymetria 5-50 %

Fázové ochranné relé od spoločnosti TENSE (Turecko ) je určené na ochranu trojfázových elektromotorov a iných trojfázových zariadení pred poruchami v elektrickej sieti. Zariadenie kontroluje správny sled fáz, asymetriu fáz, podpätie, prepätie a zabezpečuje bezpečné odpojenie záťaže pri prekročení nastavených limitov.

Vďaka širokému rozsahu nastavení je relé vhodné pre väčšinu priemyselných a komerčných aplikácií, najmä tam, kde sa vyžaduje presná a stabilná ochrana motora.

Kľúčové vlastnosti

• Kontrola sledu fáz - ochrana proti nesprávnemu zapojeniu.

• Nastaviteľná asymetria: 5 % - 50 %.

• Nastaviteľné podpätie: 260 - 360 V AC.

• Nastaviteľné prepätie: 400 - 480 V AC.

• Nastaviteľný čas oneskorenia chyby (Err In): 1 - 30 s.

• Nastaviteľný čas obnovy (Err OUT): 1-30 s.

• Jasná indikácia na 3×3-segmentovom displeji.

• Vysoká presnosť a rýchla reakcia na poruchy siete.

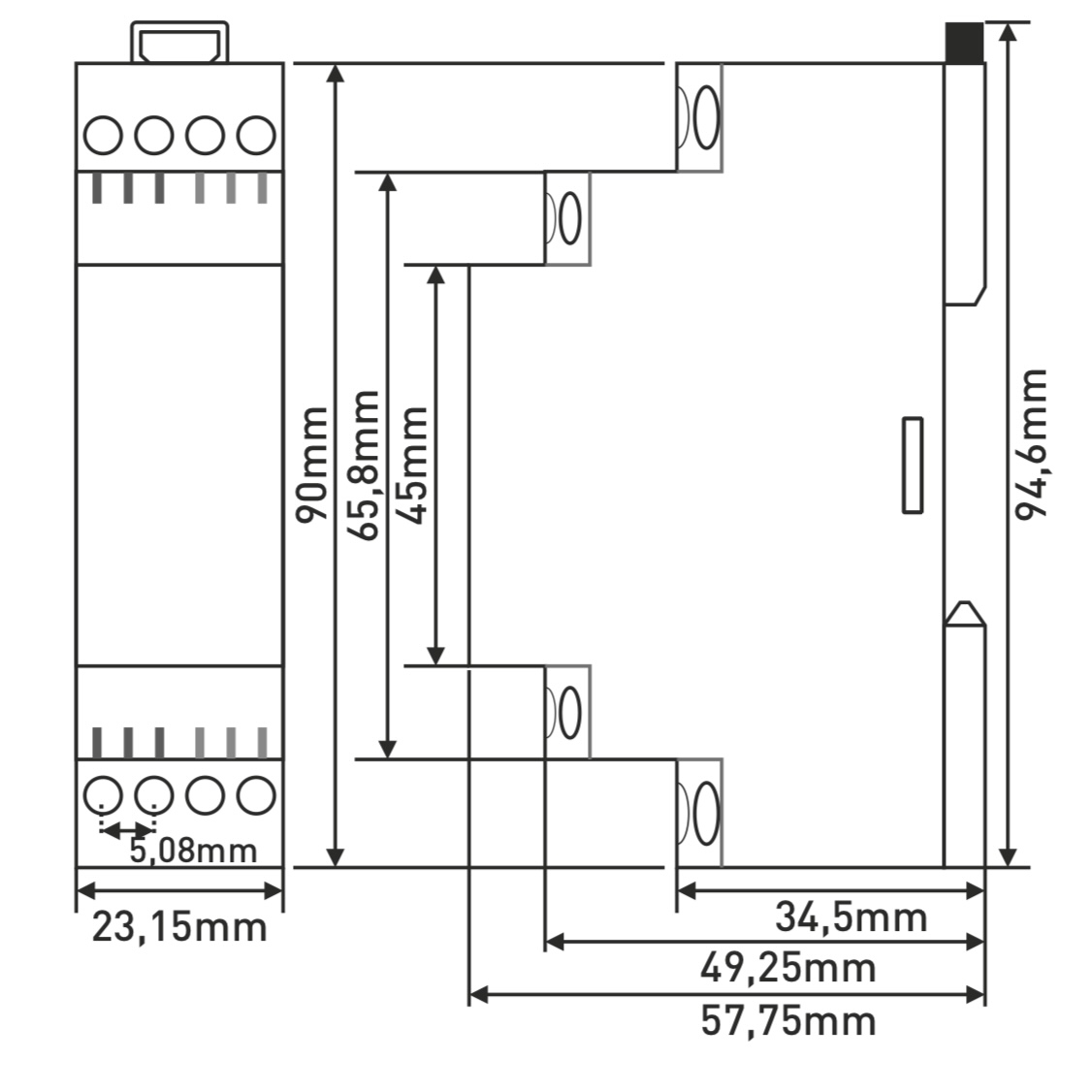

• Montáž na štandardnú lištu DIN.

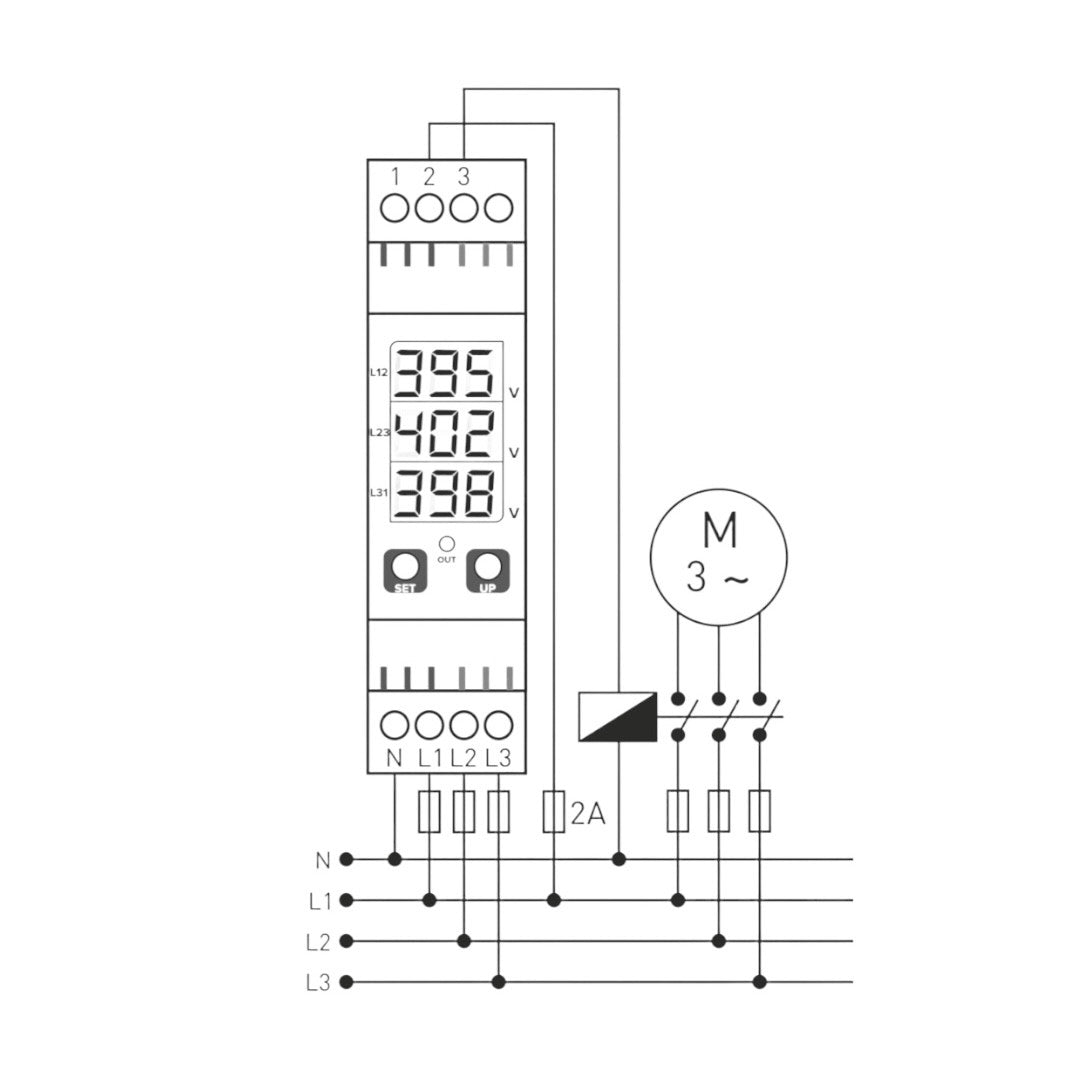

Princípy fungovania

Normálna prevádzka

Keď sú všetky fázové napätia v medziach a sled fáz je správny:

• relé sa vypne,

• rozsvieti sa kontrolka OUT.

Chyba vysokého napätia (H)

• Ak fáza prekročí nastavený limit → čaká sa na Err In time, zobrazí sa H.

• Relé sa vypne, kontrolka OUT zhasne.

• Keď 5 V klesne pod nastavenú hodnotu, Err OUT sa spustí, relé sa opäť zapne.

Chyba nízkeho napätia (L)

• Pokles pod nastavenú hranicu → Err In čaká, zobrazí sa L.

• Relé sa vypne.

• Keď napätie stúpne o 5 V nad hraničnú hodnotu → Err OUT čaká, relé sa zapne.

Fázová asymetria (Asy)

• Ak rozdiel napätí medzi fázami prekročí nastavenú hranicu (5-50 %):

  • ASy sa zobrazí po uplynutí času Err In, relé sa deaktivuje.

• Keď sa asymetria zníži pod (nastavená prahová hodnota - 2 %) → čas čakania Err OUT, relé sa zapne.

Chyba sledu fáz (pHs)

• Keď sa vyskytne chyba sledu fáz, relé čaká na Err In a potom zobrazí pHs.

• Relé sa vypne a zostane vypnuté, kým sa neobnoví správna postupnosť.

• Po oprave postupnosti fáz sa zobrazí Err OUT a relé sa zapne.

Technické parametre
