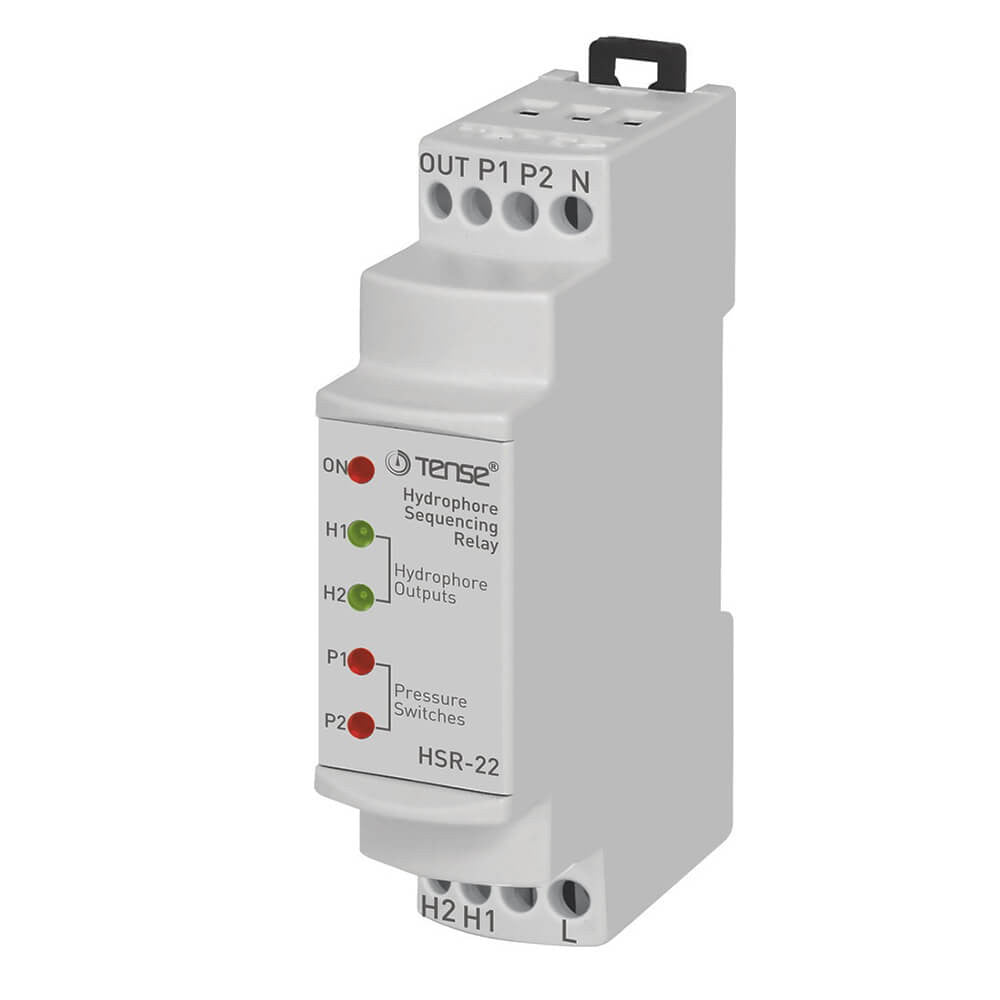

Hydrofórové sekvenčné relé

Všeobecné informácie

Hydroforové posunovacie relé boli navrhnuté tak, aby

aby sa spustili v prípade potreby a pracovali súčasne.

Použitie zariadenia a princíp činnosti

Poradie hydroforov je nasledovné: (H1) - (H2) - (H3) a (H1-H2) -.

(H2-H3) - (H1-H3). Aktivuje sa hydrofón v rovnakom počte,

kde sú spínače zatvorené, a udržiava ich v chode po dobu "t". Na konci času "t" sa aktivuje ďalší hydrofor alebo skupina hydroforov a

"t" pokračuje týmto spôsobom. Deaktivuje hydrofory pri rovnakom čísle,

kde sú spínače otvorené.

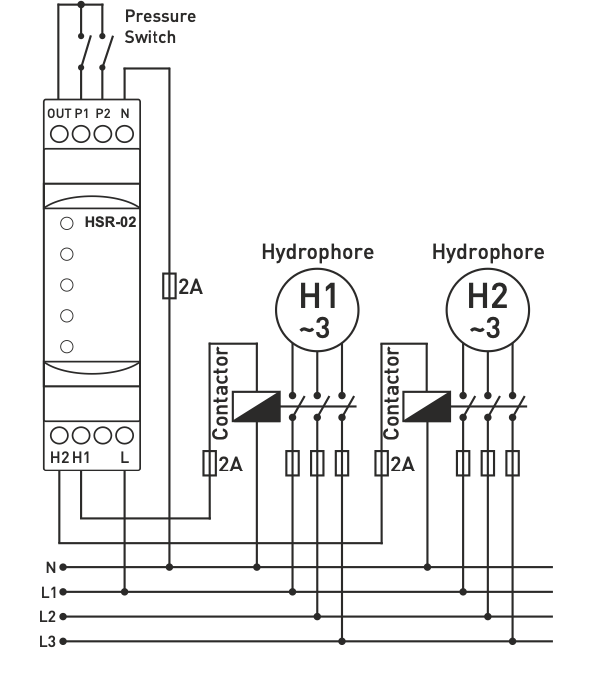

Poznámka: Na vstupy a výstupy (P1, P2, P3) nepripájajte napájanie.

tlakového spínača.

Údržba

Vypnite zariadenie a odpojte ho od konektorov. Vyčistite kužeľ zariadenia tampónom. Nepoužívajte žiadne drôty ani chemikálie, ktoré by mohli

poškodiť zariadenie. Po vyčistení sa uistite, že zariadenie funguje.

Upozornenie

Zariadenie používajte v súlade s návodom na použitie.

Zariadenie nepoužívajte vo vlhkom prostredí.

Zostava obsahuje vypínač a istič.

Spínač a istič umiestnite v blízkosti zariadenia tak, aby na ne obsluha ľahko dosiahla.

Vypínač a istič označte ako

uvoľňovací konektor pre zariadenie.

Technické špecifikácie:

Prevádzkové napätie (Un).....: 150-250V AC

Prevádzková frekvencia.......: 50/60 Hz.

Prevádzkový výkon..............: <6VA

Prevádzková teplota....: -20°C.... +55°C

Čas(t)......................: 10 minút

Displej......................: HSR-02=5 x LED, HSR-03=7 x LED

Typ pripojenia............: Svorkové pripojenie

Kontakt.....................: 3A/250V AC (odporová záťaž)

Počet hydrofónov........: 2 (HSR-02) a 3 (HSR-03)

Priemer kábla..............: 1,5 mm² (HSR-02), 2,5 mm² (HSR-03)

Hmotnosť..........................: Max. 220 g.

Montáž..........................: Vertikálna montáž na panel alebo montáž na DIN lištu.
