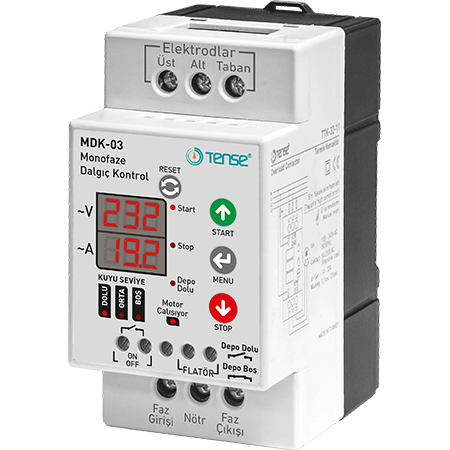

Hladinomer / regulátor pre jednofázové čerpadlo DIN 30A

Riadiaca jednotka pre jednofázové ponorné čerpadlo do 4 kW, 150 V-270 V AC, 30 A, Tense

Číslo výrobku: MDK-03

Elektródy (snímače hladiny kvapaliny) nie sú súčasťou dodávky

Nová riadiaca jednotka Tense MDK-03 je navrhnutá tak, aby chránila jednofázové ponorné čerpadlá pred všetkými potenciálnymi problémami, ktoré sa môžu vyskytnúť počas prevádzky, vrátane prepätia a prepätia, nedostatku vody vo vrte alebo studni a preťaženia čerpadla. Zabudované funkcie umožňujú aj monitorovanie úrovne naplnenia nádrže, nastavenie časového oneskorenia pre núdzové situácie, monitorovanie prepäťových prúdov a diaľkové zapínanie a vypínanie systému.

Technické informácie:

Prevádzkové napätie: 150-270 VAC.

Frekvencia: 50 Hz

Prúdový rozsah: 1-30 A

Spotreba energie: <6 W

Citlivosť na kvapaliny: <50 kOhm

Trieda ochrany: IP20

Rozsah prevádzkových teplôt: -20 °C až +55 °C

Prierez kábla: Max. 10 mm², elektródy do 2,5 mm²

Hmotnosť: 0,25 kg

Nadmorská výška inštalácie: menej ako 2000 m

Prevádzka ovládača

Pred pripojením zariadenia si prečítajte časť "Dôležité!". Pripojte snímače a fázový vodič čerpadla k zariadeniu podľa schémy zapojenia uvedenej v technickom liste a potom pripojte napájanie. Skontrolujte, či výrobné nastavenia zariadenia zodpovedajú prevádzkovým parametrom vášho čerpadla. V prípade potreby môžete zmeniť nasledujúce parametre:

(P1) - Maximálne prípustné napätie (230...270 V, výrobné nastavenie 245 V)

(P2) - Maximálny prípustný prúd (1...20 A, výrobné nastavenie 5 A)

(P3) - Minimálne prípustné napätie (150...210 V, výrobné nastavenie 160 V)

(P4) - Minimálny prípustný prúd (1...20 A, výrobné nastavenie 0 A)

(P5) - Oneskorenie reakcie na poruchu (0...850 s, výrobné nastavenie 2 s)

(P6) - Čas automatického resetovania po prúdovej chybe (OFF...850 s, výrobné nastavenie OFF)

(P7) - Násobiteľ prúdu pre interval spustenia (1...10, výrobné nastavenie 3) (P8) - Čas intervalu spustenia (0...850 s, výrobné nastavenie 10 s)

(P9) - Počet automatických resetov aktuálnej chyby, po ktorých zariadenie prejde do núdzového režimu a vyžaduje zásah obsluhy (VYP....200, výrobné nastavenie VYP)

(P10) - Horný čas oneskorenia reakcie snímača (dlhšie oneskorenie znamená, že čerpadlo sa zapne menej krát, čím sa predĺži jeho životnosť) (0....850 min, výrobné nastavenie 0 s min)

(P11) - Indikuje, či sú elektródy ponorené vo vode: ak je hodnota menšia ako 230, je tam voda (červené zobrazenie indikuje hornú elektródu, žlté zobrazenie indikuje dolnú elektródu)

(P12) - Programuje pamäť posledného stavu regulátora pred vypnutím (0...1, výrobné nastavenie 1)

Po prvom pripojení k napájaniu zariadenie počká 4 sekundy, potom analyzuje parametre siete a ich zhodu s nastavenými parametrami, skontroluje, či je v studni voda, či je v zásobníku miesto, a ak je regulátor v režime "START" (svieti zelený indikátor "START"), zapne ovládacie kontakty a rozsvieti horný zelený indikátor "čerpadlo". Na displeji sa zobrazia aktuálne hodnoty napätia a prúdu.

Ak chcete vstúpiť do tohto režimu, stlačte tlačidlo START.

Ak chcete vstúpiť do tohto režimu, stlačte tlačidlo STOP. V tomto režime zariadenie nevykonáva žiadnu reguláciu a nespúšťa čerpadlo.

Upozorňujeme tiež, že ak plánujete používať hladinové relé bez plavákového snímača a diaľkového spínača, nezabudnite umiestniť prepojky na svorky "ON-OFF" a "FLATOR"; inak regulátor nebude fungovať alebo nebude fungovať správne.

Dôležité!!! Pred pripojením zariadenia si prečítajte túto časť:

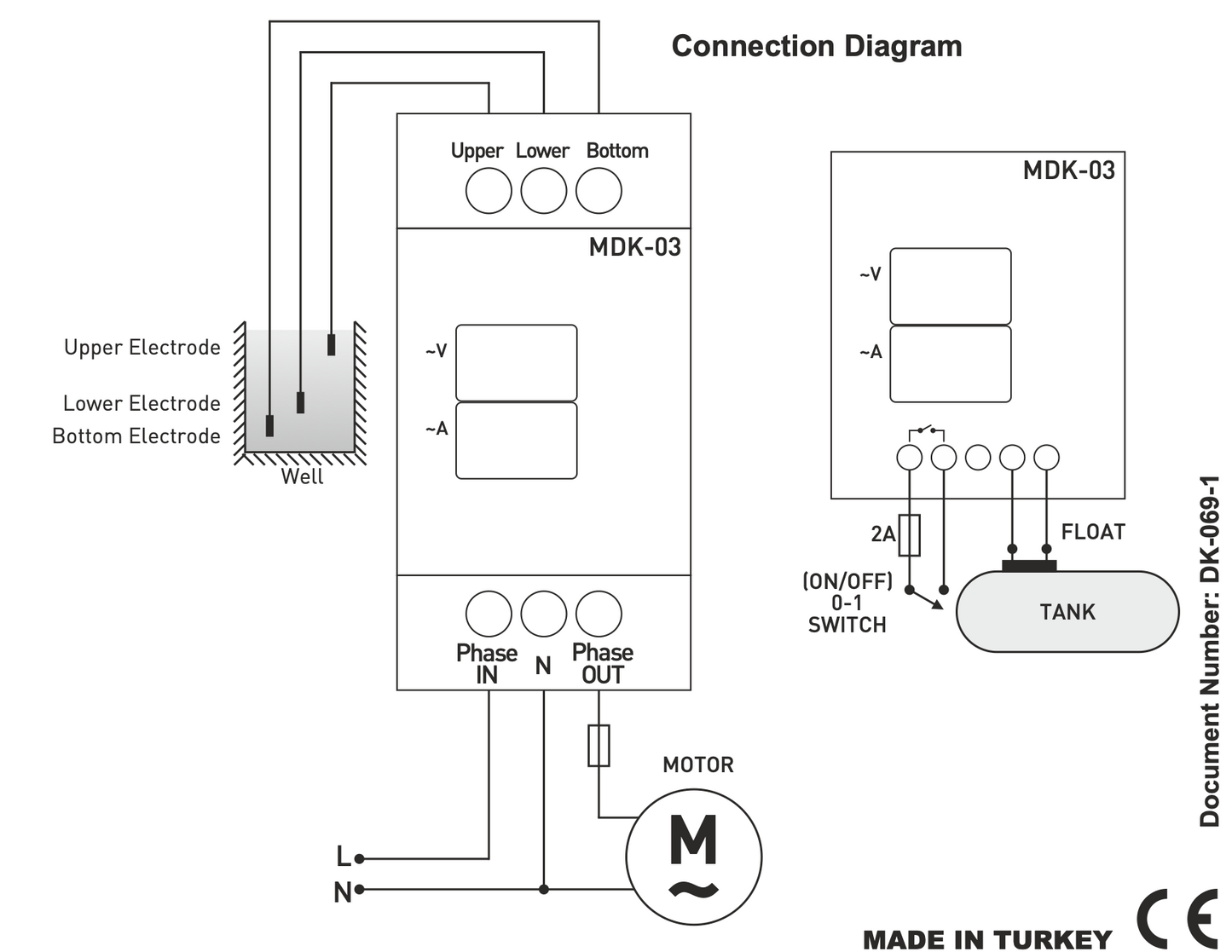

- Riadiaca jednotka ponorného čerpadla musí byť pripojená podľa schémy zapojenia v technickom liste výrobku.

- Uistite sa, že kvapalina, ktorú má čerpadlo čerpať, nie je horľavá alebo výbušná.

- Teplota v mieste inštalácie regulátora musí byť vyššia ako 0 °C.

- Na vstupy regulátora nikdy nepripájajte napätie na pripojenie plavákového snímača.
