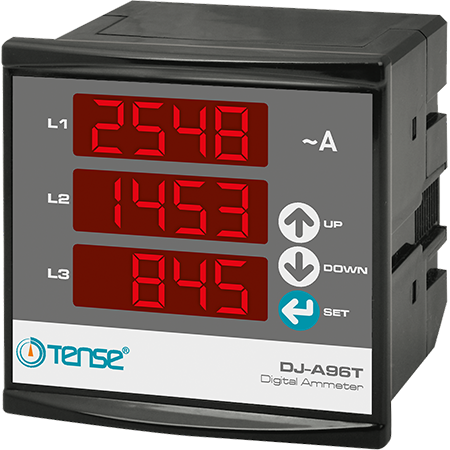

DJ-A96T - trojfázový digitálny panelový ampérmeter

Trojfázový digitálny ampérmeter DJ-A96T je určený na presné monitorovanie prúdu v trojfázových systémoch. Dokáže zobraziť okamžité zaťaženie každej fázy L1, L2, L3 pomocou externých prúdových transformátorov (CT). Zariadenie ponúka prehľadné zobrazenie, jednoduché nastavenie a spoľahlivú prevádzku.

Hlavné vlastnosti

• Meranie prúdu v trojfázových systémoch

• Samostatné čítanie pre fázy L1, L2, L3

• Meranie pomocou externých transformátorov prúdu

• Jednoduché nastavenie pomeru CT

• Veľký a čitateľný displej - 3 × 4 číslice, výška 14 mm

• Kompaktný dizajn panela

Technické parametre ampérmetra

• Napájacie napätie: 230 V AC

• Spotreba zariadenia: < 4 VA

• Rozsah merania prúdu: 0,1...5,5 A

• Podporovaný rozsah CT: 5/5 A až 5000/5 A

• Presnosť merania: ±2 %

• Displej: LED, 3 × 4 číslice, výška 14 mm

• Rozmery: 97,2 × 97,2 mm

• Rozmery výrezu: 91 × 91 mm

• Hĺbka: 45 mm

• Balenie neobsahuje prúdové transformátory (možno zakúpiť samostatne)

Princíp činnosti a nastavenia

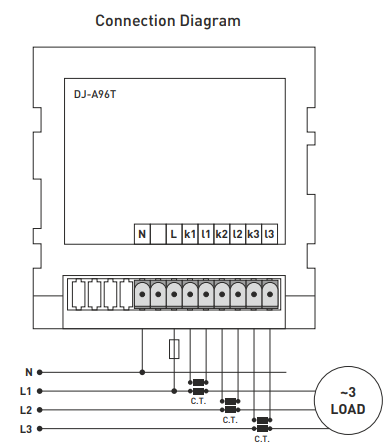

1. Zariadenie pripojte podľa schémy zapojenia.

2. Pripojte prúdové transformátory podľa očakávaného prúdu v systéme (prepočet xxxx/5 A).

3. Pripojte vodiče CT k svorkám "kx" a "lx". Výstup CT nesmie prekročiť 5 A.

4. Po zapnutí napájania podržte tlačidlo "Menu" 2 sekundy.

5. Pomocou tlačidiel hore/dole nastavte konverziu použitých CT.

6. Nastavenia uložte dlhým stlačením tlačidla "Menu".

7. Po pripojení záťaže začne ampérmeter merať a zobrazovať prúd.

Poznámka: Transformátory prúdu musia byť z bezpečnostných dôvodov vždy uzemnené.

Technické charakteristiky polovodičového výstupného relé

(Tentoraz uvedené parametre zodpovedajú SSR - ak má byť samostatné, môžem ho rozdeliť).

• Typ relé: polovodičové

• Riadiace napätie (vstup): 3...32 V DC

• Spínacie napätie: 24...480 V AC (nie je vhodné pre motory)

• Spínací úbytok napätia: < 3 V

• Spúšťací prúd: 5 mA

• Napätie cievky: 3...32 V DC

• Maximálny spínací prúd: 25 A

• Izolačná pevnosť: 2500 V AC

• Spínací spôsob: zapnutie pri prechode prúdu nulou
