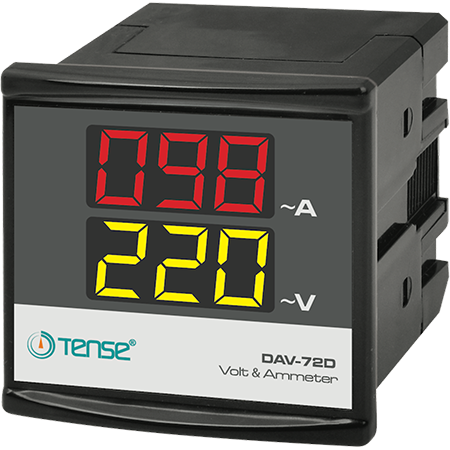

Digitálny panelový multimeter 72x72 mm - TENSE (DAV-72D)

Popis produktu:
DAV-72D je 1-fázový digitálny kombinovaný voltmeter-ammeter, určený na nepretržité monitorovanie striedavého napätia medzi fázovým a nulovým vodičom a odoberaného záťažového prúdu, meraného externým prúdovým transformátorom (CT-120, je súčasťou dodávky). Prístroj je vhodný pre elektrické rozvádzače, výrobné závody a rozvodné alebo monitorovacie systémy.

Princíp činnosti a použitie:

• Pripojenie k meranému fázovému a nulovému vodiču cez svorky na meranie napätia.

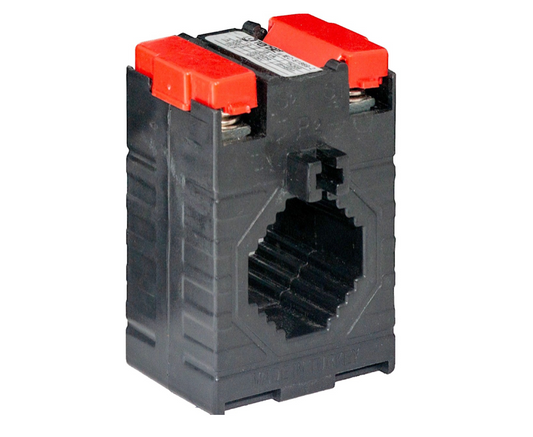

• Meranie prúdu prostredníctvom externého prúdového transformátora CT-120, ktorého sekundárne vodiče sa pripájajú na svorky K a L na zadnej strane prístroja.

• Po pripojení napájania sa na displeji zobrazí:

  • Skutočné fázové napätie (V)

  • záťažový prúd (A)

Inštalácia a nastavenie:

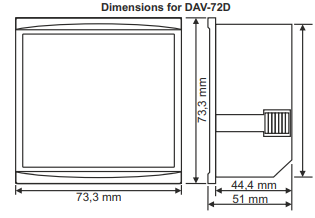

• Montáž na predný panel (výrez 68 × 68 mm)

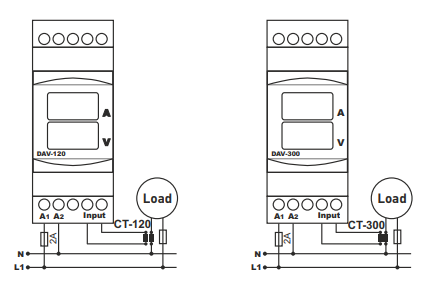

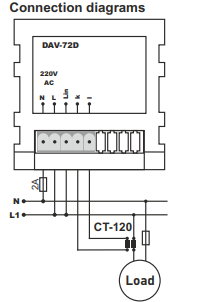

• Zapojenie CT-120 podľa schémy, záťažový vodič vedený cez transformátor

• Nepoužívajte iné transformátory prúdu - prístroj je kalibrovaný špeciálne pre CT-120

Technické špecifikácie:

• Prevádzkové napätie: 140 - 270 VAC.

• Sieťová frekvencia: 50/60 Hz

• Rozsah zobrazovaného napätia: 5 - 300 V AC

• Rozsah meraného prúdu: 1-100 A (prostredníctvom CT-120)

• Presnosť:

  • Napätie: ±1%

  • Prúd: ±3 %

• Displej: 2 riadky, 3 číslice, výška znaku 14 mm

• Príkon prístroja: <6 VA

• Prevádzková teplota: -20 °C až +55 °C

• Nadmorská výška: do 2000 m

• Pripojenie: zásuvné svorky, prierez kábla do 1,5 mm²

• Montáž: panel, predná strana

• Hmotnosť: do 220 g
