Digitálne nadprúdové relé s prepäťovou ochranou TRM-30M

Monitorovacie prúdové a napäťové relé TRM-30M s displejom, 1-fázové do 30 A

Jednofázové digitálne relé určené na ochranu citlivých zariadení pred nadprúdom, prepätím a podpätím. Umožňuje presné nastavenie limitného prúdu a časového oneskorenia a zobrazuje namerané hodnoty napätia a prúdu na dvojriadkovom displeji.

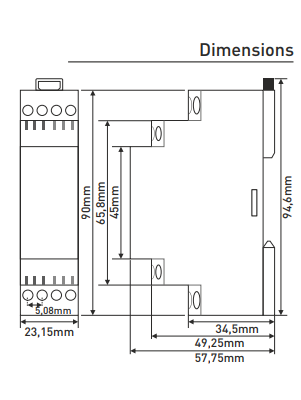

TRM-30M je určený na ochranu 1-fázových zariadení citlivých na hodnoty prevádzkového prúdu a napätia. Relé obsahuje prúdový transformátor v balení a má nasledujúce funkcie:

• nadprúdová ochrana (nastaviteľná hodnota prúdu 0,5 ... 30 A)
• Prepäťová ochrana, napätie vyššie ako 250 VAC (pevná hodnota)
• Podpäťová ochrana, napätie nižšie ako 150 VAC (pevná hodnota)
• Napäťová hysteréza: 5 V (pevná hodnota)
• Oneskorenie chyby napätia: 2 s (pevná hodnota)
• Reset chyby napätia: 2 s (pevná hodnota)

Použitie a princíp činnosti

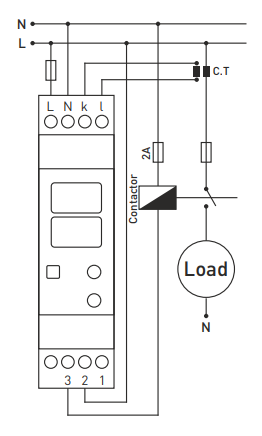

Zariadenie pripojte podľa priloženej schémy zapojenia. Nesprávne zapojenie môže spôsobiť poškodenie zariadenia. Hodnotu nadprúdu nastavte podľa prevádzkových prúdových hodnôt zariadenia, ktoré budete používať.

Po pripojení napájacieho zdroja:

• Nastavená hodnota nadprúdu sa zobrazí na hornom displeji počas prvej sekundy.
• Na spodnom displeji sa zobrazí čas oneskorenia chyby.
• Na hornom displeji sa zobrazí napätie medzi fázou L a nulovým vodičom N.
• Prúd odoberaný zo siete sa zobrazí na dolnom displeji po jednej sekunde prevádzky.

Nastavenia

• A> - nastavenie hodnoty nadprúdu; hodnota sa zobrazí na hornom displeji.
• sek. - Nastavenie čakacej doby pred vstupom do stavu poruchy nadprúdu; hodnota sa zobrazuje na dolnom displeji.

Po pripojení napájania je kontakt NO zopnutý a svieti indikátor "OUT".

Keď sa zariadenie dostane do chybového stavu:

• Príslušný displej bliká
• Indikátor "OUT" zhasne.
• Kontakt NO sa rozopne
• Kontakt NC sa zapne

Ochranné funkcie

1. Ochrana proti vysokému prúdu - vstup do poruchového stavu:

• Ak prúd odoberaný zo siete prekročí nastavenú hodnotu nadprúdu, zariadenie počká nastavený čas oneskorenia a potom vstúpi do chybového stavu.
• Chybový stav: Rozopnutý kontakt NO, dolný displej bliká, LED dióda "OUT" zhasnutá, kontakt NC zopnutý.

Ukončenie chybového stavu:

• Ak prúd klesne pod nastavenú hodnotu, zariadenie po stlačení tlačidla reset na 3 sekundy opustí chybový stav.
• V normálnej prevádzke: V normálnom stave je kontakt NO zatvorený, dolný displej je stály, LED dióda "OUT" svieti, kontakt NC je rozpojený.

2. Prepäťová ochrana (U > 250 V) - vstup:

• Keď je napätie vyššie ako 250 V, zariadenie počká 2 sekundy a prejde do chybového stavu.
• Chybový stav: Roztvorený kontakt NO, horný displej bliká, LED dióda "OUT" zhasnutá, kontakt NC zopnutý.

Výstup:

• Zariadenie automaticky opustí chybový stav 2 sekundy po poklese napätia pod 245 V.
• Normálna prevádzka: horný displej svieti, LED dióda "OUT" svieti, NC kontakt je otvorený.

3. Podpäťová ochrana (U < 150 V) - vstup:

• Keď napätie klesne pod 150 V, zariadenie počká 2 sekundy a prejde do chybového stavu.
• Chybový stav: NO otvorený, horný displej bliká, LED "OUT" zhasnutá, NC zatvorený.

Výstup:

• Automatické ukončenie chybového stavu 2 sekundy po zvýšení napätia nad 155 V.
• Normálna prevádzka: horný displej je stály, LED "OUT" svieti, NC je otvorená.

Indikácia chyby

• Horný displej bliká: pri chybe vysokého alebo nízkeho napätia.
• Dolný displej bliká: pri chybe vysokého prúdu.
• LED dióda OUT: svieti, keď je zariadenie v normálnom stave. Kontakt NO je zopnutý.
