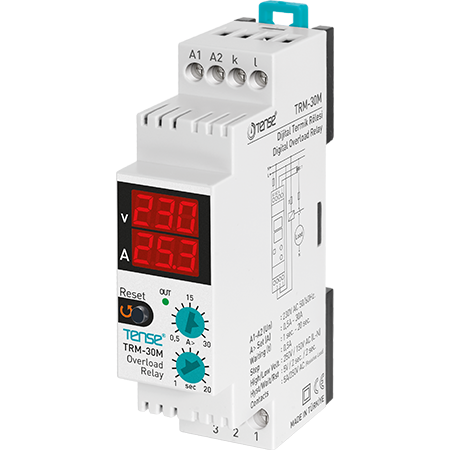

Monitorovacie prúdové a napäťové relé TRM-30M - 1-fázové, 30 A, digitálny displej

Popis produktu

TRM-30M je jednofázové digitálne relé určené na ochranu citlivých zariadení pred nadprúdom, prepätím a podpätím.
Zariadenie umožňuje presné nastavenie prúdového obmedzenia a oneskorenia a zobrazuje namerané hodnoty napätia a prúdu na dvojriadkovom displeji. Súčasťou dodávky je prúdový transformátor.

Hlavné funkcie

• Ochrana proti preťaženiu: nastaviteľný prúd 0,5 ... 30 A

• Prepäťová ochrana: aktivácia pri napätí > 250 V (pevná)

• Podpäťová ochrana: aktivácia pri napätí < 150 V (pevná)

• Napäťová hysteréza: 5 V

• Oneskorenie chyby napätia: 2 s

• Reset chyby napätia: 2 s

• Prehľadný dvojriadkový LED displej:

  • Horný riadok - napätie a nadprúd

  • Dolný riadok - čas oneskorenia a prúd

• LED indikácia stavu "OUT"

Princíp činnosti

• Po pripojení napájania sa zobrazí nastavená hodnota nadprúdu a čas oneskorenia.

• Zariadenie monitoruje napätie medzi fázovým a nulovým vodičom a prúd odoberaný zo siete.

• Ak sú nastavené hodnoty prekročené, relé prejde do chybového stavu:

  • Rozopnutý kontakt, zopnutý kontakt

  • LED dióda "OUT" zhasne

  • Príslušný displej bliká

Ochranné funkcie

• Preťaženie (nadprúd): pri prekročení nastaveného prúdu a časového oneskorenia

• Prepätie: pri napätí nad 250 V (automatický návrat pri poklese napätia pod 245 V)

• Podpätie: pri napätí pod 150 V (automatický návrat po zvýšení nad 155 V)

Signalizácia

• Horný displej bliká: chyba vysokého alebo nízkeho napätia

• Dolný displej bliká: chyba vysokého prúdu

• LED OUT: svieti počas normálnej prevádzky

Stav relé

Použite

• Ochrana jednofázových citlivých zariadení (motory, ohrievače, osvetlenie)

• Monitorovanie prúdu a napätia v priemyselných a domácich aplikáciách

• Presné nastavenie limitov a časového oneskorenia pre spoľahlivú prevádzku
