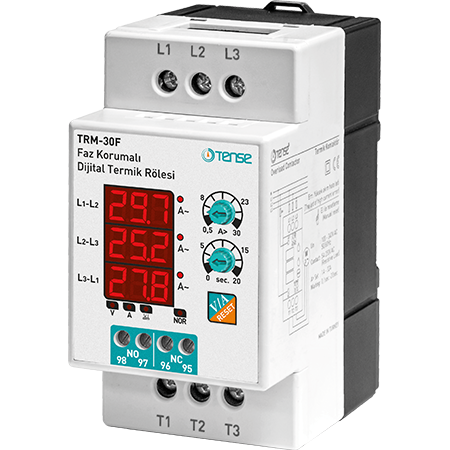

Digitálne nadprúdové relé s napäťovou ochranou a 3×3-miestnym LED displejom TRM-30F

Monitorovacie nadprúdové relé TRM-30F s displejom, 3-fázové do 25 A

Je určené na ochranu zariadení citlivých na hodnoty prevádzkového prúdu a napätia pred chybami, ktoré môžu vzniknúť v dôsledku:

• prúdového preťaženia (nastaviteľná hodnota prúdu 0,5 ... 30 A)
• asymetria prúdu (50 %, pevná hodnota)
• asymetria napätia (30 %, pevná hodnota)
• prepätia a podpätia (Umin: 265 V, Umax: 440 V, pevná hodnota)

Digitálne nadprúdové relé TRM-30F s displejom umožňuje zobraziť prúd v každej fáze a chrániť motor alebo spotrebič pred nadprúdom, prepätím, podpätím, výpadkom fázy a prepólovaním fáz. Tieto digitálne preťažovacie relé sú navrhnuté tak, aby zabránili poškodeniu motora/záťaže vysokými prúdmi a zároveň umožňujú sledovať prúd tečúci v každej fáze na displeji. Sú tiež schopné kontrolovať kumulatívne hodnoty napätia medzi fázami.

Pomocou dvoch výstupných relé (1x NO, 1x NC) je tiež možné ovládať alebo odpojiť záťaž, keď nadprúd dosiahne nastavenú hodnotu, alebo zapnúť signalizačný kontakt do riadiaceho systému. Digitálne relé TRM-xx majú zabudované transformátory prúdu a 3x3-miestny displej na zobrazenie prúdu.

Použitie a princíp činnosti

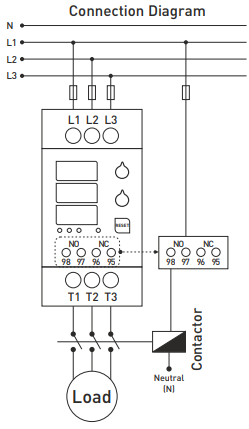

1. Zariadenie pripojte podľa schémy zapojenia. Nesprávne zapojenie môže spôsobiť poškodenie zariadenia.
2. Nadprúd zariadenia nastavte pomocou ovládača ">A" podľa prevádzkového prúdu záťaže, ktorú budete kontrolovať.
3. Po pripojení napájania sa v priebehu prvej sekundy na hornom displeji zobrazí nastavená hodnota nadprúdu a na strednom displeji čas čakania na chybu.
4. Skutočné hodnoty prúdov z fáz sa zobrazia po jednej sekunde prevádzky a rozsvieti sa indikačná LED dióda.
5. Po stlačení tlačidla "V/A/RESET" sa zobrazia hodnoty kombinovaného napätia medzi fázami.

Ovládače

• "A>" - nastavenie prípustného preťaženia; hodnota sa zobrazí na hornom displeji.
• "sek." - zobrazí sa hodnota napätia. - nastavenie čakacej doby poruchy pri nadprúde; hodnota sa zobrazuje na strednom displeji.

Stav kontaktov

• Č. 95-96, Č. 97-98:

• Zariadenie bez napätia alebo v poruchovom stave: NO rozpojený, NC zopnutý.
• Zariadenie pod napätím a bez poruchy: NO otvorený, NC otvorený.

Indikačná LED dióda

• LED "V" - svieti v prípade prepätia/podpätia alebo chyby asymetrie napätia.
• LED "A" - rozsvieti sa pri vysokom prúde alebo chybe asymetrie prúdu.
• LED "XI" - rozsvieti sa pri nesprávnom poradí fáz.
• LED "NOR" - svieti, keď je zariadenie pod napätím a systém je bez chyby.

Funkcia tlačidla "V/A/RESET"

• Reset: stlačením na 3 sekundy sa vymaže chyba, LED "A" zhasne, zapne sa NO kontakt, rozpojí sa NC kontakt.
• V/A: krátkym stlačením sa prepína zobrazenie medzi hodnotami prúdu a napätia.

Ochrana a princíp činnosti

1. Nadprúdová ochrana (0,5-30 A):

• Vstup do poruchového stavu: pri prekročení nastaveného nadprúdu sa čaká nastavený čas. Fázový displej bliká, LED "A" svieti, NO otvorené, NC zatvorené, LED NOR vypnutá.
• Odchod z chybového stavu: prúd pod nastavenou hodnotou, stlačte reset na 3 sekundy.

2. Ochrana proti asymetrii prúdu:

• Vstup: rozdiel prúdu medzi fázami >50 %, počkajte 3 sekundy, displej bliká, LED "A" svieti.
• Odchod: rozdiel <50 %, stlačte reset na 3 sekundy.

3. Ochrana proti prepätiu (U>440 V):

• Vstup: napätie >440 V, počkajte 3 sekundy, displej bliká, LED "V" svieti.
• Výstup: napätie <435 V po dobu 3 sekúnd.

4. Podpäťová ochrana (U<265 V):

• Vstup: napätie <265 V, čaká 3 sekundy, displej bliká, LED "V" svieti.
• Odchod: napätie >270 V počas 3 sekúnd.

5. Ochrana proti asymetrii napätia:

• Vstup: rozdiel napätia >30 %, čaká 3 sekundy, displej bliká, LED "V" svieti.
• Odchod: rozdiel <30 % po dobu 3 sekúnd.

6. Ochrana proti striedaniu fáz:

• Pri nesprávnom zapojení fáz sa rozsvieti LED "XI".

Výpočet asymetrie prúdu

Prístroj vypočíta asymetriu podľa vzorca:

Príklad: ((25 - 15) / 25) × 100 = 40% asymetria prúdu.

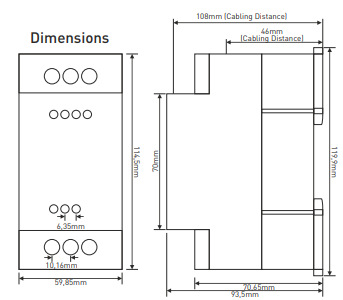

Technická špecifikácia

• Napájacie napätie: merané napätie 3f 3x400 VAC
• Prevádzkové napätie (Un): 3x380 VAC 50/60 Hz, vlastný výkon <10 VA
• Nastaviteľný nadprúd (preťaženie): 0,5-30 A
• Čas čakania na poruchu (t): 0-20 s
• Displej: 3x3 číslice, výška 9 mm, 7 indikačných LED
• Prepätie: 440 V (L-L)
• Podpätie: 265 V (L-L)
• Asymetria napätia: 30 %
• Prúdová asymetria: 50 %
• Čas čakania na chybu asymetrie: 3 s
• 2x výstupné relé (1x NO, 1x NC): 3 A / 250 V AC (odporová záťaž)
• Typ pripojenia: skrutkové svorky
• Prierez kábla: 2,5 mm² (kontakty relé) / 6 mm² (vstupné a výstupné záťaže pre meranie)
• Hmotnosť: max. 380 g
• Montáž: na DIN lištu
• Prevádzková teplota: -20 °C ... +55 °C
• Prevádzková nadmorská výška: < 2000 m
