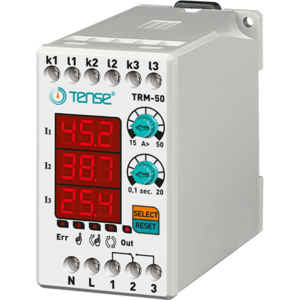

Digitálne nadprúdové relé s LED displejom 3×3 číslice TRM-50

Relé na monitorovanie/obmedzenie záťaže, 3-fázové, rozsah 15-50 A, výrobca TENSE (Turecko)

Digitálne relé preťaženia TRM-50 je určené na ochranu záťaže pred poškodením spôsobeným vysokými prúdmi a zároveň umožňuje kontrolu prevádzky.

• 15-50 A (nastaviteľná hodnota preťaženia)
• 50 % pevná asymetria prúdu
• Nastaviteľný čas oneskorenia poruchy
• Nastaviteľný prevádzkový režim (automatický, poloautomatický, manuálny)

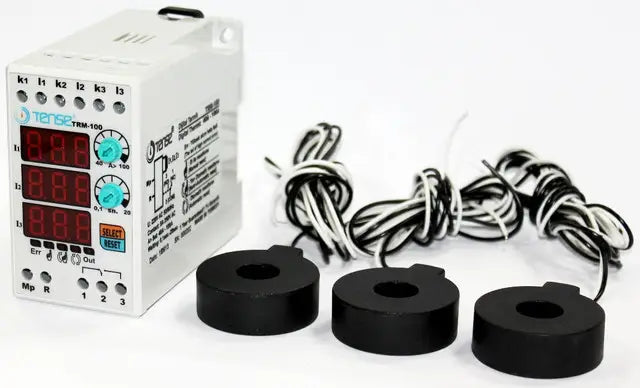

• Pri kúpe prúdového relé TENSE získate zariadenie pripravené na prevádzku - prúdové transformátory sú súčasťou dodávky.

Použitie zariadenia a princíp činnosti

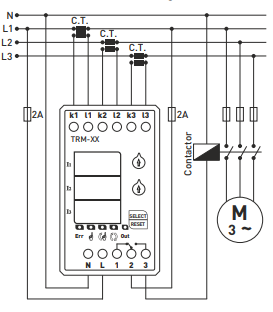

1. Zariadenie pripojte podľa priloženej schémy zapojenia.
2. Po dokončení zapojenia pripojte napájanie. Po zapnutí sa na displeji na 5 sekúnd zobrazia nastavené hodnoty.
3. Pomocou ovládača "A>" nastavte hodnotu preťaženia. Nastavená hodnota sa zobrazí na ľavom displeji.
4. Pomocou ovládača "t" nastavte čas oneskorenia. Nastavená hodnota sa tiež zobrazí na ľavom displeji.

Keď je zariadenie zapnuté:

• relé sa zapne, výstupný kontakt sa prepne na svorku 3 a rozsvieti sa indikátor OUT.
• Ak prúd prekročí nastavenú hodnotu preťaženia (A>), zariadenie odpočíta čas oneskorenia a rozsvieti sa indikátor ERR.
• Po uplynutí času relé zopne, kontakt sa prepne na svorku 1 a indikátor OUT zhasne.

Elektronické prúdové relé série TRM-50 je určené na automatické odpojenie spotrebičov pri prekročení maximálnych povolených prúdov. Má programovateľný rozsah vypnutia, čas vypnutia a nastavenie spätného vypnutia. K dispozícii sú 3 režimy návratu do "prevádzkového" stavu - MANUAL, SEMI-AUTO, AUTO.

Režimy návratu do pôvodného stavu

• Manuálny režim: Na resetovanie zariadenia po preťažení stlačte tlačidlo Reset. Rozsvieti sa príslušná LED dióda.
• Poloautomatický režim: Umožňuje, aby zariadenie pri preťažení trikrát automaticky resetovalo systém a pri ďalšej chybe počkalo na manuálny reset. Príslušná LED dióda sa rozsvieti.
• Automatický režim: Zariadenie umožňuje automatické resetovanie systému pri každej chybe preťaženia. Príslušná LED dióda sa rozsvieti.

Poznámka: Ak chcete zmeniť režim, podržte tlačidlo SELECT po dobu 10 sekúnd. Po zmene režimu sa rozsvieti príslušná LED dióda.

Prúdová asymetria 50 % (pevná)

Ak rozdiel medzi najvyšším a najnižším prúdom vo fázach prekročí 50 %, zariadenie do 2 sekúnd prejde do režimu chyby asymetrie (zabraňuje poškodeniu systému pri strate jednej fázy).

Keď nastane chyba asymetrie:

• Skupina displejov dvoch fáz, ktoré spôsobili chybu, bude blikať a rozsvieti sa indikátor ERR.
• Na ukončenie režimu chyby asymetrie je potrebný manuálny reset.

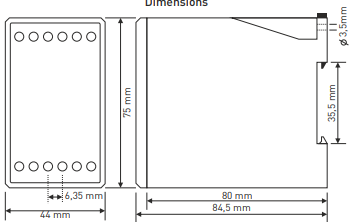

Technické parametre

• Prevádzkové napätie: 150-260 VAC
• Prevádzková frekvencia: 50/60 Hz
• Spotreba energie: <6 VA
• Prevádzková teplota: -20 °C ... +55 °C
• Displej: 3 × 3 číslice, 5 LED diód
• Hodnota preťaženia (A>): 15-50 A
• Čas oneskorenia: 0,1-20 s
• Typ pripojenia: svorkové pripojenie
• Kontakty: 5 A / 250 V AC (aktívna záťaž)
• Priemer kábla: 2,5 mm²
• Hmotnosť: max. 250 g
• Montáž: na DIN lištu
• Maximálna nadmorská výška: < 2000 m

Poznámka: TRM-50, TRM-100, TRM-200 a TRM-300 sa môžu používať len s prúdovými transformátormi, ktoré sú súčasťou dodávky.
TRM-400 možno použiť s prúdovým transformátorom 400/5 dodávaným s TRM-400.
