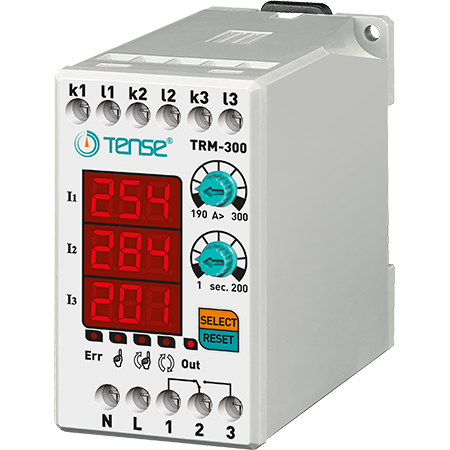

Digitálne nadprúdové relé s 3×3-miestnym LED displejom TRM-300

Trojfázové prúdové relé na riadenie/obmedzenie záťažového prúdu v rozsahu 190-300 A, výrobca TENSE (Turecko)

Digitálne nadprúdové relé TRM-300 sú určené na ochranu záťaže pred poškodením spôsobeným vysokými prúdmi a zároveň umožňujú monitorovanie prevádzky.

- 190-300 A (nastaviteľná hodnota nadprúdu)
- 50 % pevná asymetria prúdu
- nastaviteľný čas oneskorenia chyby
- nastaviteľný prevádzkový režim (automatický, poloautomatický, manuálny)

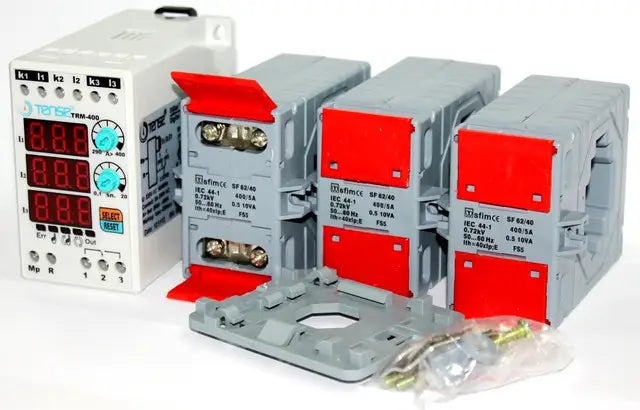

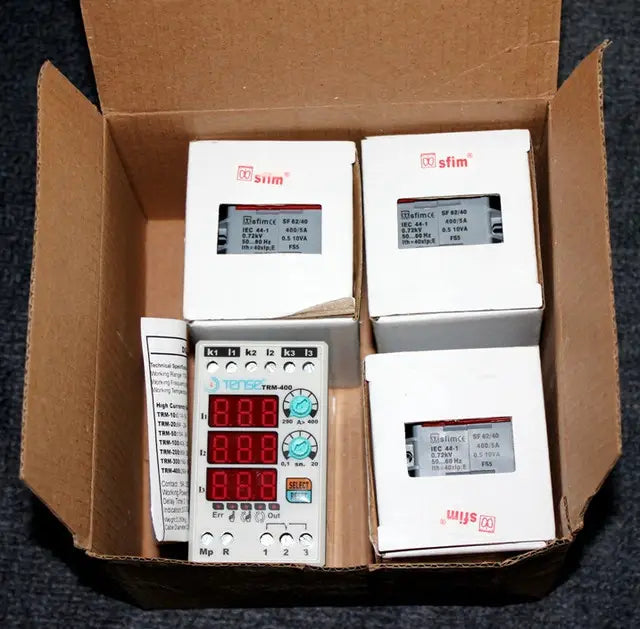

- Pri kúpe prúdového relé značky TENSE získate zariadenie pripravené na použitie - prúdové transformátory sú súčasťou dodávky.

Použitie zariadenia a princíp činnosti

1. Zariadenie pripojte podľa schémy zapojenia.
2. Po dokončení zapojenia pripojte napájanie. Po zapnutí sa na displeji na 5 sekúnd zobrazia nastavené hodnoty.
3. Pomocou ovládača "A>" nastavte hodnotu nadprúdu. Nastavená hodnota sa zobrazí na ľavom displeji.
4. Pomocou ovládača "t" nastavte čas oneskorenia. Nastavená hodnota sa tiež zobrazí na ľavom displeji.

Po zapnutí zariadenia:
- relé sa zapne, výstupný kontakt sa prepne na svorku 3 a rozsvieti sa indikátor OUT.
- ak prúd prekročí nastavenú hodnotu nadprúdu (A>), zariadenie začne odpočítavať čas oneskorenia a rozsvieti sa indikátor ERR.
- po uplynutí času sa relé vypne, kontakt sa prepne na svorku 1 a indikátor OUT zhasne.

Elektronické prúdové relé série TRM-300 je určené na automatické odpojenie spotrebičov pri prekročení maximálneho povoleného prúdu.
Má programovateľný rozsah vypnutia, možnosť nastavenia času vypnutia a času návratu.
K dispozícii sú 3 programy na návrat do "prevádzkového" režimu - MANUAL, SEMI-AUTOMATIC, AUTOMATIC.

Režimy obnovenia:

- Manuálny režim: Po nadprúdovej poruche je potrebné zariadenie resetovať stlačením tlačidla Reset. V tomto režime svieti príslušná LED dióda.
- Poloautomatický režim: Systém sa po nadprúdovej poruche trikrát automaticky resetuje a pri ďalšej poruche čaká na manuálny reset. V tomto režime sa rozsvieti indikátor LED.
- Automatický režim: Systém sa resetuje automaticky po každej nadprúdovej chybe. V tomto režime svieti indikátor LED.

Poznámka: Ak chcete zmeniť režim, podržte tlačidlo SELECT po dobu 10 sekúnd. Po zmene režimu sa rozsvieti príslušný LED indikátor.

Asymetria 50 % (pevná)

Ak rozdiel medzi najväčším a najmenším fázovým prúdom prekročí 50 %, zariadenie prejde do 2 sekúnd do režimu chyby asymetrie.
(Tým sa zabráni poškodeniu systému v prípade výpadku jednej fázy počas prevádzky motora).

Počas asymetrickej chyby:
- Skupina displeja dvoch fáz, ktoré spôsobili chybu, bude blikať a rozsvieti sa indikátor ERR.
- Ak sa chcete vrátiť z režimu chyby asymetrie, zariadenie sa musí resetovať manuálne.

Technické parametre:

- Prevádzkové napätie: 150-260 VAC.
- Prevádzková frekvencia: 50/60 Hz
- Spotreba energie: < 6 VA
- Prevádzková teplota: -20 °C až +55 °C
- Displej: 3 × 3 číslice, 5 LED diód
- Nastavenie nadprúdu (A>): 190-300 A
- Čas oneskorenia: 1-200 s
- Typ pripojenia: svorkové pripojenie
- Kontakty: 5 A / 250 V AC (aktívna záťaž)
- Priemer vodiča: 2,5 mm²
- Hmotnosť: max. 250 g
- Montáž: na DIN lištu
- Prevádzková nadmorská výška: < 2000 m

Poznámka: Modely TRM-50, TRM-100, TRM-200 a TRM-300 sa môžu používať len s prúdovými transformátormi dodávanými so zariadením.
