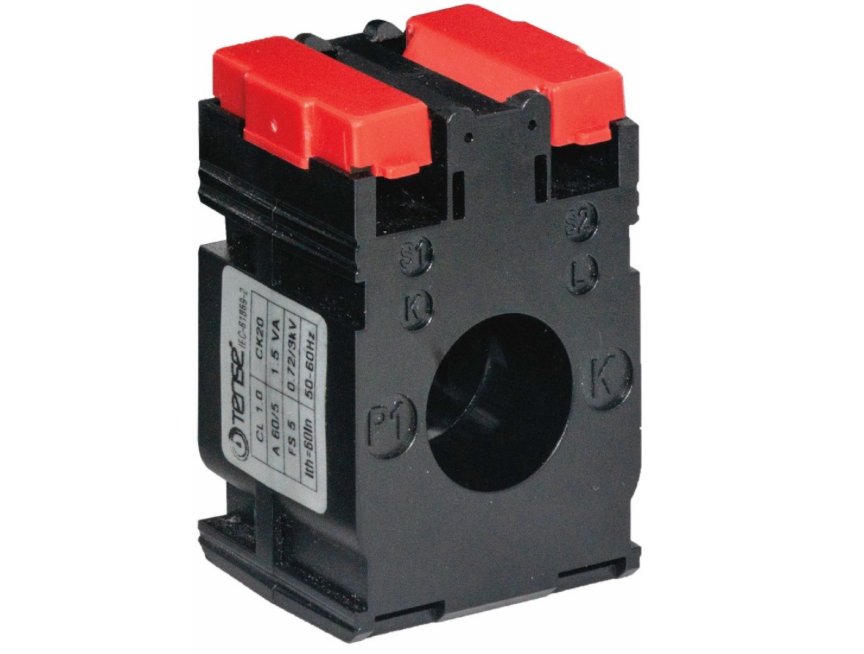

Merací transformátor prúdu CK20 - TENSE

Popis produktu:
Merací transformátor prúdu série CK20 je určený na nepriame meranie striedavého prúdu v elektrických obvodoch nízkeho napätia. Používa sa na napájanie ampérmetrov, elektromerov a multimetrov alebo ako vstup pre ochranné relé a monitorovacie zariadenia.

Transformátor umožňuje bezpečné a presné meranie vysokých prúdov prostredníctvom štandardizovaného sekundárneho prúdu 5 A.

Technické špecifikácie

• Konverzný faktor: 60/5 A

• Zaťaženie: 1 VA

• Trieda presnosti: 1

• Svorkovnica: Neodnímateľný kryt, vhodná pre vodiče s veľkým prierezom, vyrobená z mosadze

• Kryt: Nehorľavý samozhášavý ABS

• Montáž: DIN lišta (KK0003)

• Primárny vodič: kruhový vodič Ø 20 mm

• Skratový prúdový odpor (Ith): 60 × In

• Odolnosť voči konštantnému prúdu (Id): 1,2 × In

• Prevádzková teplota: -25 °C až +85 °C

• Menovitá frekvencia: 50-60 Hz

• Obmedzenie rázového prúdu (FS): 5

• Skúšobné napätie izolácie: 3 kV počas 1 minúty

• Normy: IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2

Ďalšie informácie

• Každý prúdový transformátor je individuálne testovaný v závode výrobcu.

• Výsledky meraní sú zaznamenané v protokole o skúške, ktorý je priložený k transformátoru.

• Transformátor je vhodný pre priemyselné aplikácie, rozvádzače, meracie a ochranné systémy.
