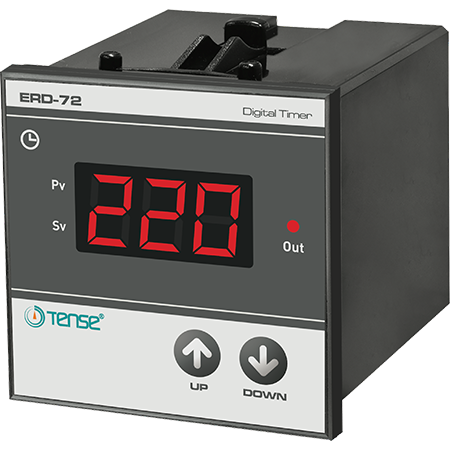

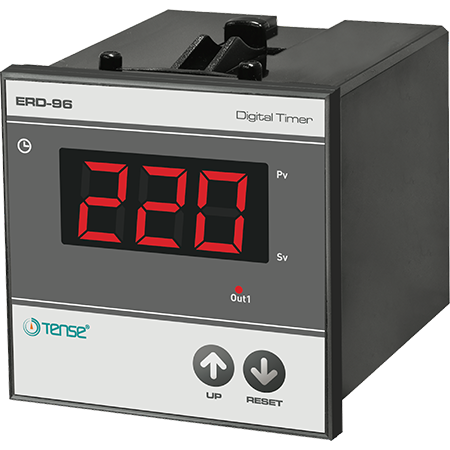

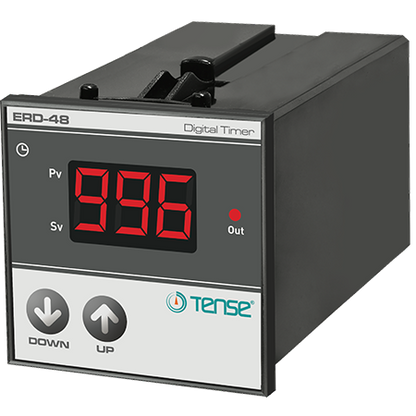

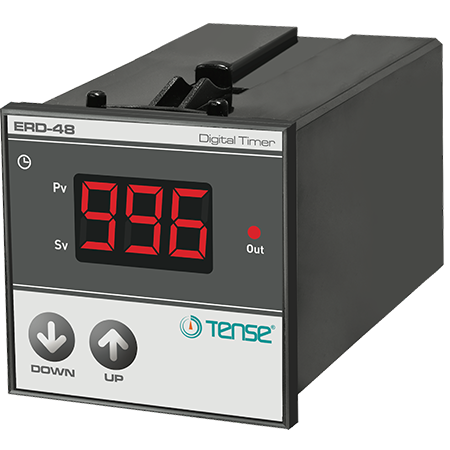

Časové relé ERD-96 ERD-48, ERD-72 - TENSE

Časové relé s oneskorením / cyklické impulzné relé / generátor symetrických a asymetrických impulzov

Časové relé ERD-96 ERD-48, ERD-72 je určené na vytvorenie časového oneskorenia zapnutia alebo generovanie cyklických impulzov na riadenie rôznych procesov v automatizačných a riadiacich systémoch (ACS).
Je vhodné najmä na použitie v:

• striedavých systémoch,

• riadenie bazénov a technológií,

• núdzových a bezpečnostných systémoch,

• všeobecnej automatizácii a sekvenčnom riadení zariadení.

Hlavné vlastnosti

• Dve základné funkcie

  • Časovač zapnutia

  • Cyklické relé (generátor impulzov - symetrické/asymetrické impulzy)

• Široký časový rozsah:
  0,1 s až 999 minút

• Indikácia odpočítavania času - digitálne zobrazenie zostávajúceho času (čas chladenia)

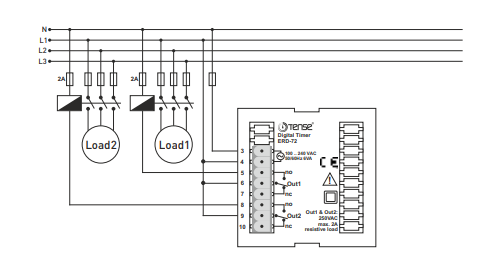

• Jednoduché pripojenie cez svorkovnicu

• Vhodné na univerzálne použitie v sieťach so striedavým napätím 100...240 V

Technické údaje

Mechanické a zobrazovacie parametre

• Displej: 3-miestny 7-segmentový LED displej

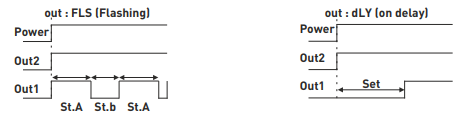

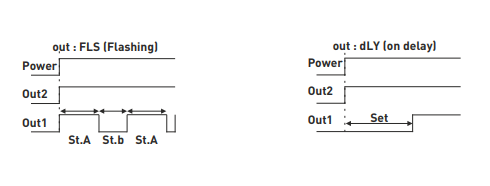

Funkcie:

• Okamžitý výstup po spustení (Out2)

• Oneskorený výstup po spustení (Out1)

Vstupy

• Vstup START: kontakty 11-12

  • 100...240 V AC, 50/60 Hz

  • Spotreba max. 3 mA

  • Časovanie

• Rozsahy:

  • 99,9 s

  • 999 s

  • 99,9 min

  • 999 min
    (voliteľné)

• Rozlíšenie:

  • 0,1 s / 1 s / 0,1 min / 1 min

• Presnosť: ±1,5 % nastavenej hodnoty

Výstupy

• Out1 - oneskorený výstup:

  • NO-O-NC relé

  • 250 V AC, 2 A (odporová záťaž)

• Výstup2 - okamžitý výstup:

  • NO-O relé

  • 250 V AC, 2 A (odporová záťaž)

Napájanie

• Napájacie napätie: 100...240 V AC, 50/60 Hz

• Spotreba energie: < 5 VA

Okolité podmienky

• Prevádzková teplota: -20 °C až +55 °C

• Prevádzková nadmorská výška: do 2000 m
