Bistabilné pamäťové relé / Start-Stop relé, impulzné relé / Impulzný spínač

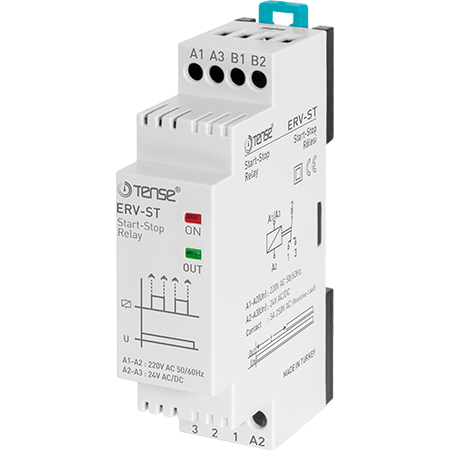

TENSE Bistabilné elektronické impulzné relé (Start-Stop / pamäťové relé), 150-260 V AC

Bistabilné elektronické impulzné relé od spoločnosti TENSE (Turecko ) umožňuje ovládanie osvetlenia alebo iných zariadení z ľubovoľného počtu miest pomocou paralelne zapojených tlačidiel. Je ideálne pre domáce inštalácie, komerčné budovy a priemyselné systémy, kde sa vyžaduje jednoduché impulzné ovládanie bez použitia bežných schodiskových alebo krížových spínačov.

Popis a vlastnosti

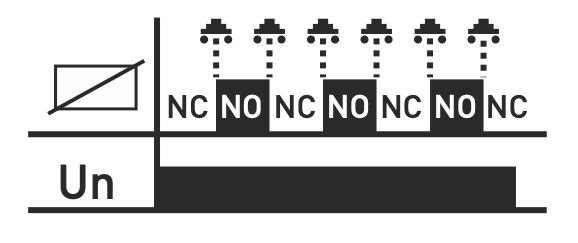

Relé umožňuje zapnutie alebo vypnutie zariadenia na základe krátkeho impulzu z momentového (zvonkového) tlačidla. Vnútorný bistabilný mechanizmus zabezpečuje, že relé zmení stav po stlačení tlačidla a zostane v tomto stave až do ďalšieho impulzu. To zabezpečuje jednoduché a spoľahlivé ovládanie jedným alebo viacerými paralelnými ovládačmi.

Veľkou výhodou tohto modelu je zvýšená bezpečnosť - na vstup tlačidla nie je potrebné privádzať sieťové napätie 220/230 V. Stačí jednoduché skratovanie kontaktov tlačidla, ktoré neohrozuje používateľa ani nevyžaduje použitie vodičov pod napätím v mieste ovládania.

Výhody a vlastnosti

Bezpečná prevádzka bez vysokého napätia na tlačidlách
Ovládacie vstupy pracujú len na princípe uzavretého obvodu, čím sa eliminuje riziko úrazu elektrickým prúdom.

Ovládanie z ľubovoľného počtu miest
Paralelné pripojenie ľubovoľného počtu tlačidiel umožňuje nahradiť krížové a spínacie systémy a výrazne zjednodušiť elektroinštaláciu.

Úspora kabeláže
Dvojvodičové paralelné pripojenie tlačidiel eliminuje potrebu zložitých kombinácií spínačov.

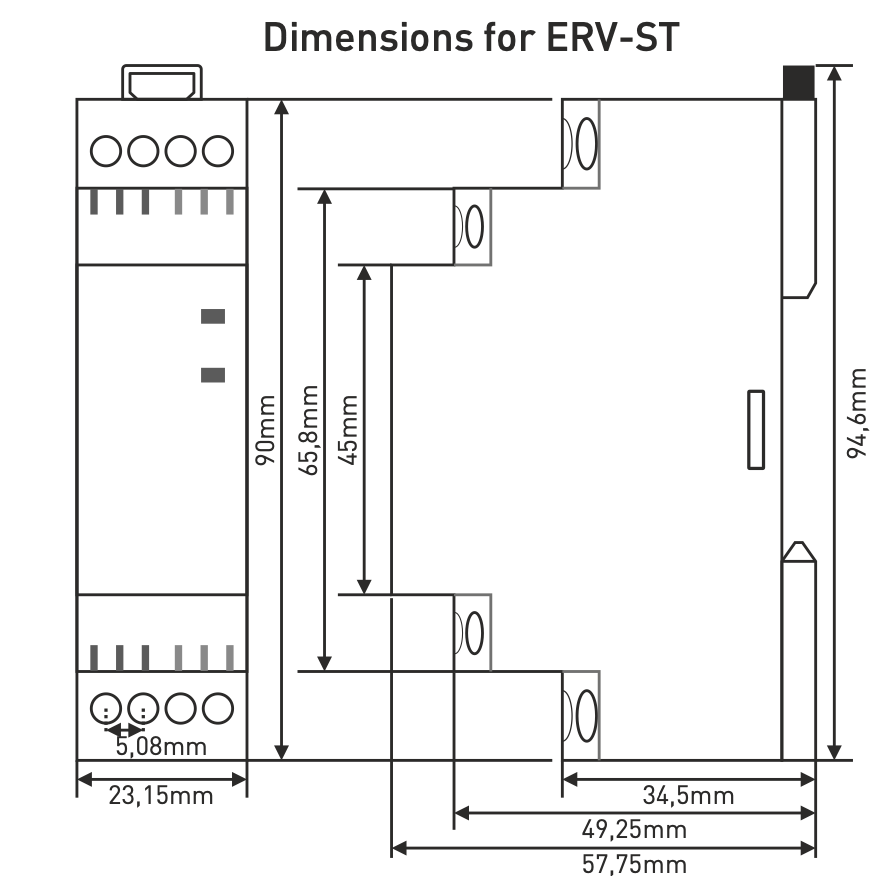

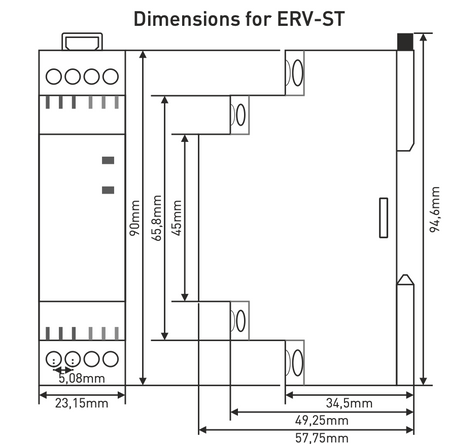

Kompaktné rozmery - 1 modul
Relé nezaberá veľa miesta a ľahko sa inštaluje do každého domáceho alebo priemyselného ovládacieho panela.

Montáž na DIN lištu 35 mm
Umožňuje štandardizovanú rýchlu montáž do rozvádzačov.

Technické údaje

• Typ: elektronické bistabilné impulzné relé

• Funkcia: Start-Stop, pamäťové relé

• Napájanie: 150-260 V AC, 50/60 Hz

• Ovládanie: momentové tlačidlá (impulzné spínanie)

• Kontakt: 1 spínacíkontakt (NO/NC)

• Montáž: 35 mm DIN lišta

• Šírka: 1 modul
