Automatický spínač hviezda-trojuholník / časové relé hviezda-trojuholník

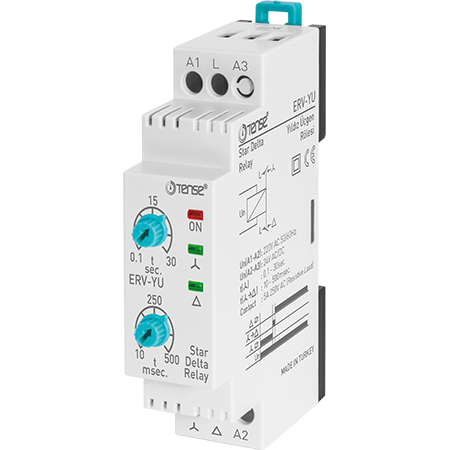

Relé pre režimy spúšťania hviezda-trojuholník (ERV-YU)

Spúšťacie relé ERV-YU je určené na automatické riadenie spúšťania elektromotorov v režime STAR-TRINAGON pri prevádzkovom napätí 24/220 V AC. Relé zabezpečuje mäkký rozbeh motora, znižuje rozbehový prúd a predlžuje životnosť celého systému pohonu. Je vybavené svetelnou indikáciou režimov ON, STAR, TRIANGLE a umožňuje nastavenie času rozbehu.

Opis a princíp činnosti

Na hladký rozbeh elektromotora sa najprv aktivuje režim STAR, ktorý znižuje počiatočný nárazový prúd. Po dosiahnutí požadovaných otáčok sa vinutie automaticky prepne do režimu TRIPLE, v ktorom motor pokračuje v normálnej prevádzke.

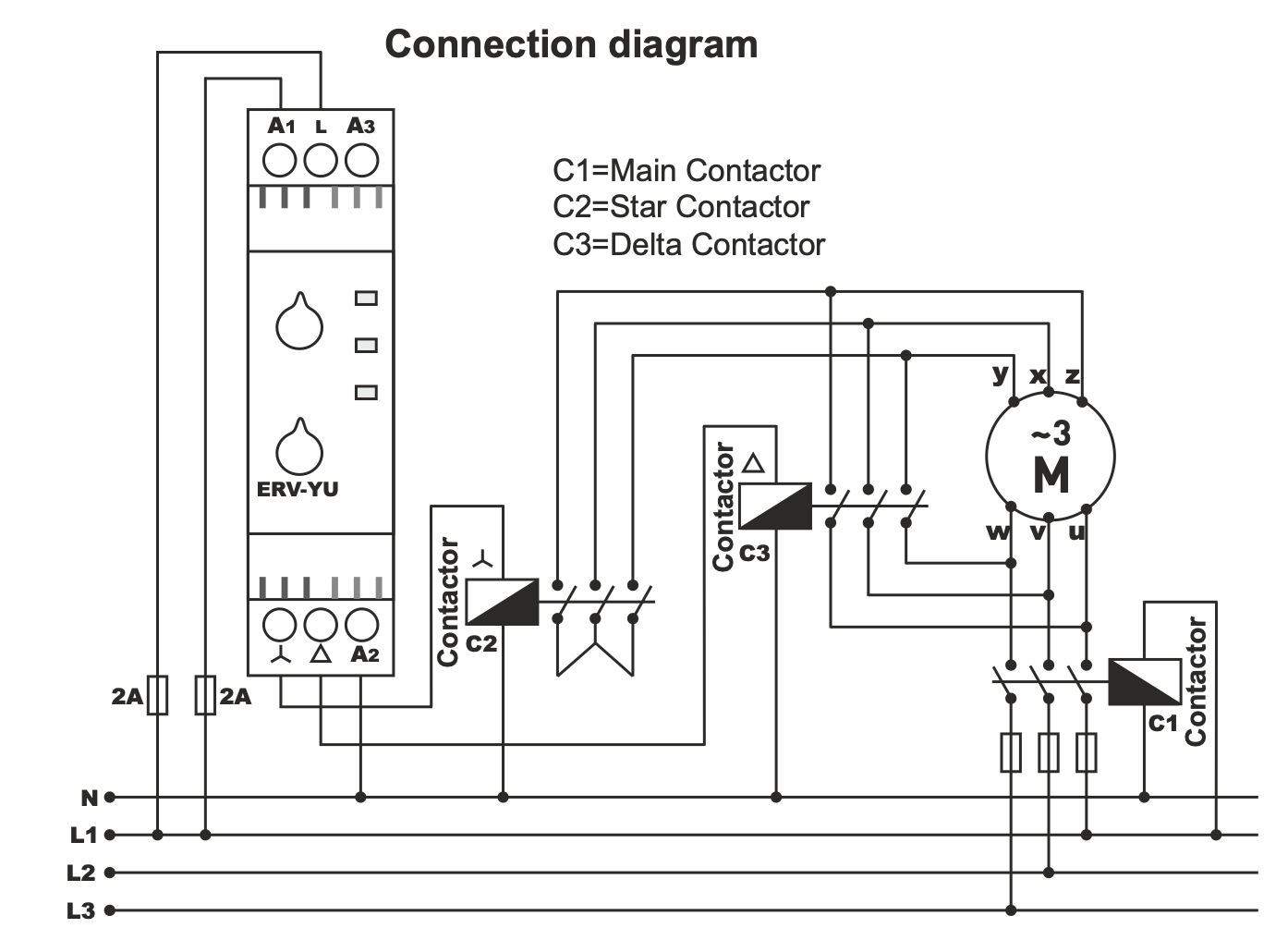

Automatické prepínanie režimov pomocou relé a stýkačov zvyšuje stabilitu celého systému a eliminuje riziká spojené s manuálnou prevádzkou.

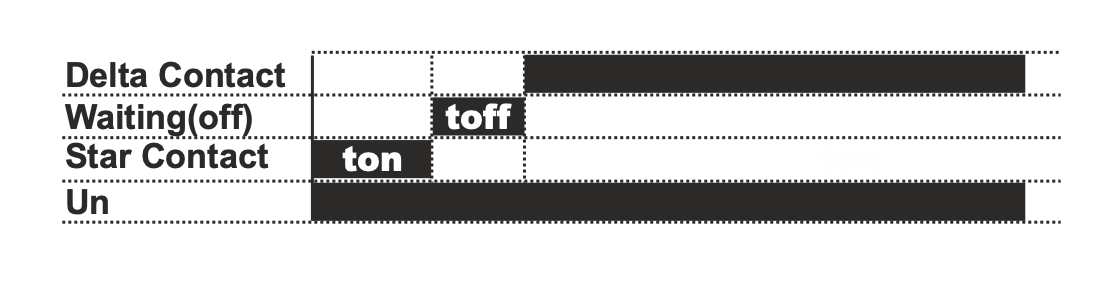

Keď sa na svorky A1-A2 relé privedie napätie:

• Kontakt STAR sa aktivuje, rozsvieti sa indikátor STAR a začne sa počítať interval rozbehu t1 (0,1-30 s).

• Po uplynutí času t1 sa kontakt STAR rozpojí, kontrolka zhasne a začne sa krátka prestávka t2 (15 ms).

• Následne sa zapnú kontakty FÁZA-TRIANŽ, rozsvieti sa kontrolka TRIANŽ a relé zostane v tomto režime po celý čas, keď je na svorky A1-A2 privedené napätie.

Použitie

Relé ERV-YU je vhodné na:

• automatické riadenie spínania motora v režime hviezda-trojuholník

• priemyselné aplikácie s vysokými nárokmi na stabilné a bezpečné spúšťanie motorov

• systémy, kde je potrebné znížiť rozbehový prúd a chrániť elektrickú sieť

Doplnkový sortiment

K relé si môžete zakúpiť:

• Stýkače a spúšťače

• stýkače s mechanickým blokovaním

• samostatné moduly s mechanickým blokovaním

• kovové kryty s krytím IP65

To všetko je k dispozícii priamo zo skladu za výhodné ceny.
