Popis

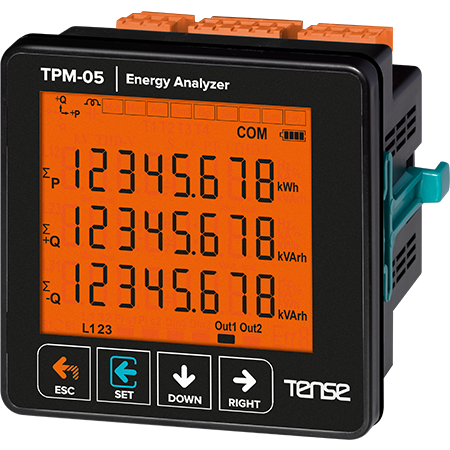

Trojfázový multifunkčný digitálny panelový merač TPM-05 je určený na meranie a monitorovanie elektrických parametrov v trojfázových systémoch. Prístroj umožňuje monitorovanie napätia, prúdu, frekvencie, výkonu a ďalšie pokročilé analýzy kvality elektrickej energie. Pomocou RS485 ModBus RTU možno analyzátor pripojiť k SCADA alebo iným monitorovacím systémom a diaľkovo sledovať namerané údaje.

Analyzátory TPM-05 umožňujú komplexnú analýzu energie vrátane účinnosti, kvality energie a výpočtu jednotkových nákladov.

Hlavné výhody

• Komunikačný port RS485 Modbus RTU (1200-115200 bps)

• Zobrazenie harmonických napätia a prúdu až do 55. rádu

• Fázové zobrazenie činného výkonu (P) a jalového výkonu (Q, indukčného a kapacitného)

• Zobrazenie zdanlivého výkonu (S) a účinníka (Cosφ) každej fázy

• Monitorovanie napätia L-N a L-L, prúdu a frekvencie každej fázy

• Zobrazenie celkovej energie: import/export činnej energie (ΣkWh) a jalovej energie (ΣkVArh)

• Zaznamenávanie minimálnych a maximálnych hodnôt a maximálnej spotreby

• 2 reléové výstupy a 1 digitálny vstup

• Zaznamenávanie udalostí: prepätie/podpätie, preťaženie, nerovnováha napätia/prúdu, THD-I, výpadky napájania

• Reálny čas a dátum (RTC)

• Menu chránené heslom

Technické špecifikácie

• Napájanie: podľa typu inštalácie (zvyčajne 3×230/400 VAC)

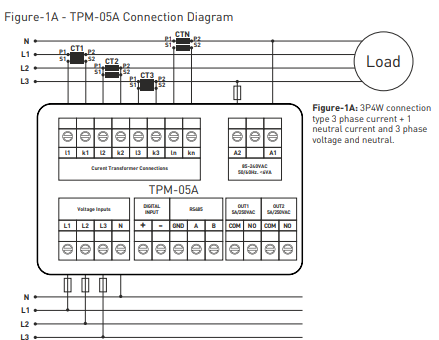

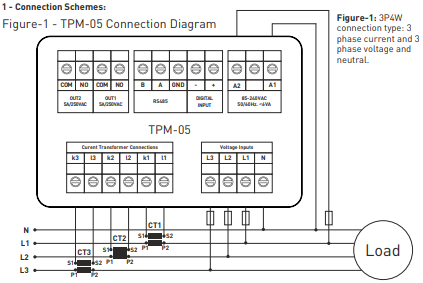

• Pripojenie: svorkovnica

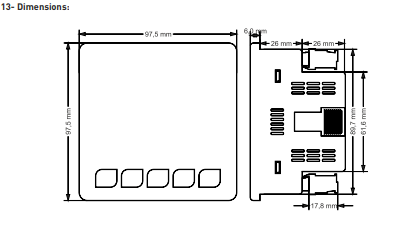

• Rozmery panela: štandardné 72 × 72 mm alebo podľa modelu

• Presnosť merania: podľa harmonických a parametrov výrobcu

• Meracie transformátory prúdu: odporúčané 60/5 až 1500/5 A alebo ekvivalentné

• Zaznamenávanie údajov a integrácia do systémov SCADA prostredníctvom ModBus RTU

Aplikácia

Analyzátor TPM-05 je vhodný pre:

• Priemyselné distribučné a výrobné linky

• Komerčné budovy, školy, nemocnice

• Monitorovanie kvality a spotreby energie

• Monitorovanie účinnosti elektrických zariadení
