Three-phase monitoring/protective relay for overvoltage, undervoltage, sequence/fault control

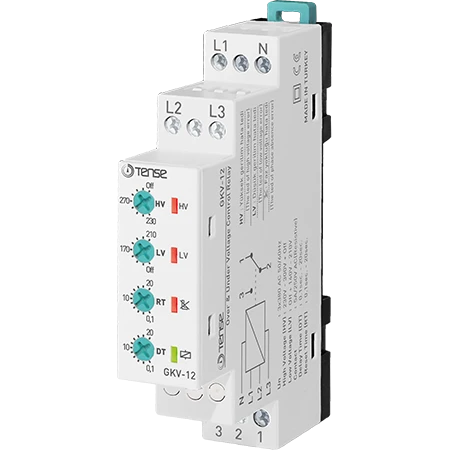

Relé na monitorovanie napätia s časovačom oneskorenia pre návrat do prevádzkového stavu, monitorovanie zvýšeného a zníženého napätia, nastavenie minimálnej a maximálnej hodnoty napätia, s riadením sledu fáz GKV-12F, TENSE

Algoritmus činnosti relé na monitorovanie napätia je nasledujúci:

Keď je relé pripojené k napájaciemu napätiu a hodnoty napätia zodpovedajú nastaveným hodnotám, relé sa aktivuje a rozsvieti sa LED dióda relé (). Keď hodnoty napätia prekročia nastavené hodnoty, rozsvieti sa príslušná LED dióda poruchy, počká sa na čas oneskorenia (DT), po ktorom sa relé deaktivuje a LED dióda relé zhasne. Keď sa napätie vráti na normálne hodnoty, zariadenie čaká na čas resetu (RT), po ktorom sa relé aktivuje a LED dióda relé sa rozsvieti.

Požadované nastavenia a chybové hlásenia

• HV: nastavenie vysokého napätia, keď napätie stúpne nad túto hodnotu, rozsvieti sa LED dióda HV.

• LV: nastavenie nízkeho napätia, keď napätie klesne pod túto hodnotu, rozsvieti sa LED LV.

• DT: čas oneskorenia, čas čakania pred zadaním chyby.

• RT: čas resetu, čas, ktorý sa má čakať, kým relé zareaguje, keď sa napätie vráti do normálu.

Relé aktivované: kontakty 2 a 3 zopnuté, 1 a 2 rozopnuté.
Relé deaktivované: kontakty 2 a 1 zopnuté, 3 a 2 rozopnuté.

Technické špecifikácie

• Prevádzkové napätie: 3×380 VAC, 50/60 Hz

• Menovité prevádzkové napätie: 220 VAC, 50/60 Hz

• Vysoké napätie: 230 V - 300 V

• Nízke napätie: 140 V-210 V

• Čas oneskorenia: 0,1 s - 20 s

• Čas resetovania: 0,1 s - 20 s

• Prevádzkový výkon: < 6 VA

• Prevádzková teplota: -20 °C až +55 °C

• Displej: 4 LED diódy

• Hmotnosť: 0,210 kg

• Kontakt: 5 A / 250 VAC (odporová záťaž)

• Prevádzková nadmorská výška: < 2000 m

• Priemer kábla: 1,5 mm²
