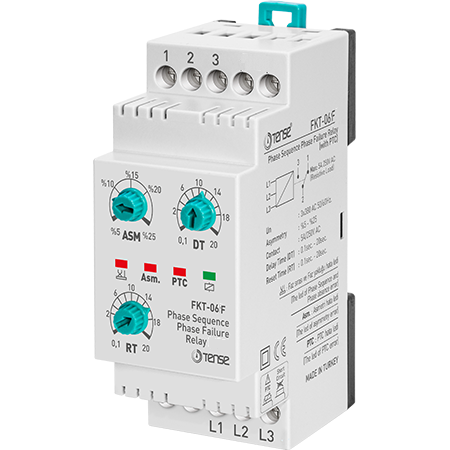

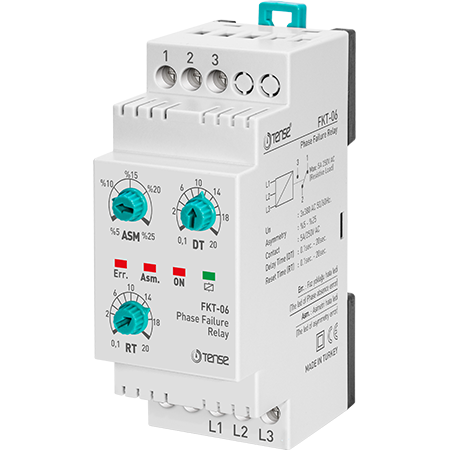

Fázové ochranné relé bez nulového vodiča - s kontrolou asymetrie a kontrolou sledu fáz

Fázové ochranné relé je určené na ochranu trojfázových motorov a iných zariadení citlivých na zmeny napätia. Zabezpečuje bezpečnú prevádzku aj v nestabilnej sieti monitorovaním asymetrie fáz, kontrolou výpadku fáz a pri vybraných modeloch aj kontrolou správneho sledu fáz.

Zariadenie pracuje bez potreby nulového vodiča, čo umožňuje jednoduchú inštaláciu v priemyselných rozvodoch.
Rozsah monitorovania fázového napätia: 240 - 500 V AC.

Použitie a princíp činnosti

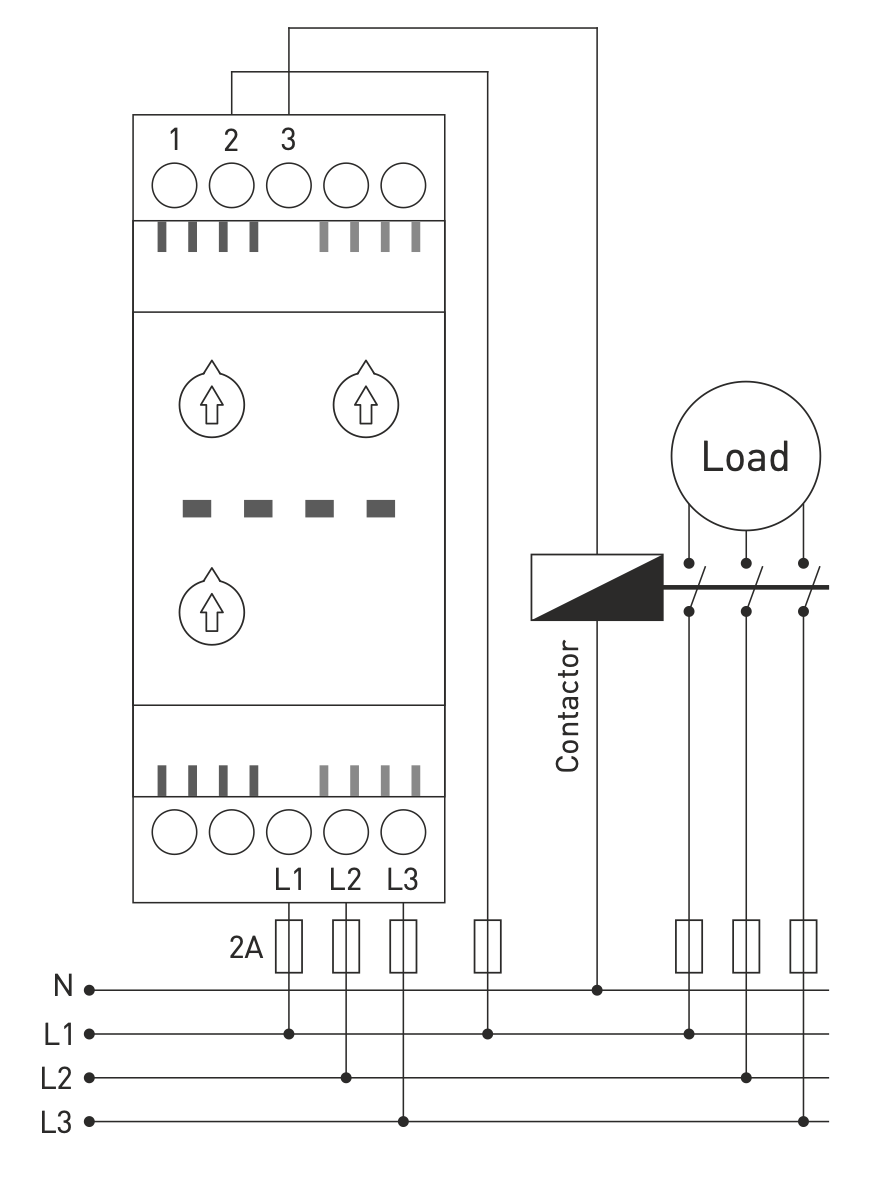

1. Relé zapojte podľa priloženej schémy.

2. Nastavte:

   • Prípustná hodnota asymetrie (%)

   • oneskorenie poruchy (DT)

   • čas resetu (RT)

3. Ak je napätie v normálnom rozsahu a asymetria neprekročí nastavený limit, relé sa zapne a rozsvieti sa kontrolka RELÉ.

4. V prípade verzií s riadením sledu fáz musí byť správny aj sled L1-L2-L3.

5. Ak napätie ktorejkoľvek fázy prekročí limit asymetrie, rozsvieti sa kontrolka ASM. (asymetria ) a relé po oneskorení DT vypadne.

6. Po návrate napätia do normálu sa odpočíta čas resetovania RT. Potom porucha zhasne a relé sa znovu aktivuje.

Výpočet asymetrie

Na určenie asymetrie sa používa nasledujúci vzorec:

Asymetria = ((Max. napätie - Min. napätie) / Max. napätie) × 100 %.

Príklad:
((245 V - 200 V) / 245 V) × 100 = 18,3 %.

Táto hodnota by sa mala upraviť podľa typu pripojenej záťaže.

Technické špecifikácie
