Three-phase monitoring/protective relay monitors phase/asymmetry/voltage fault

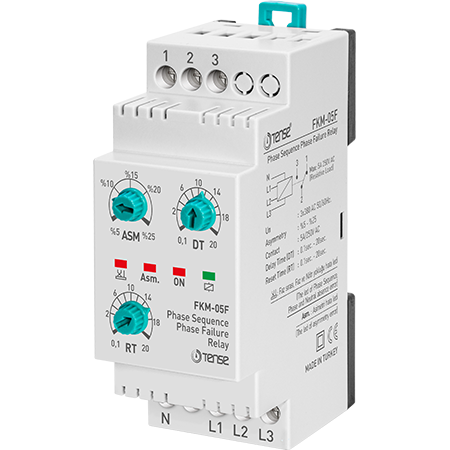

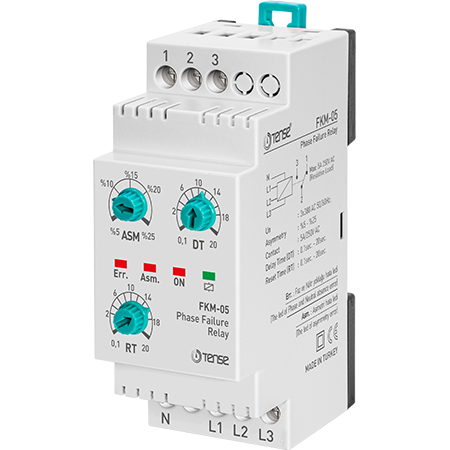

Mikroprocesorové relé FKM-05/05F na riadenie a sled fáz, na ochranu trojfázového elektromotora, 5 A, 140-300 V AC, 5-25 % asymetria, bez neutrálu - TENSE

Fázové ochranné relé s nastavením asymetrie je určené na ochranu trojfázových motorov citlivých na zmeny asymetrie sieťového napätia.
Rozsah medzifázového napätia zariadenia: 140-300 V.

Princíp činnosti a nastavenie

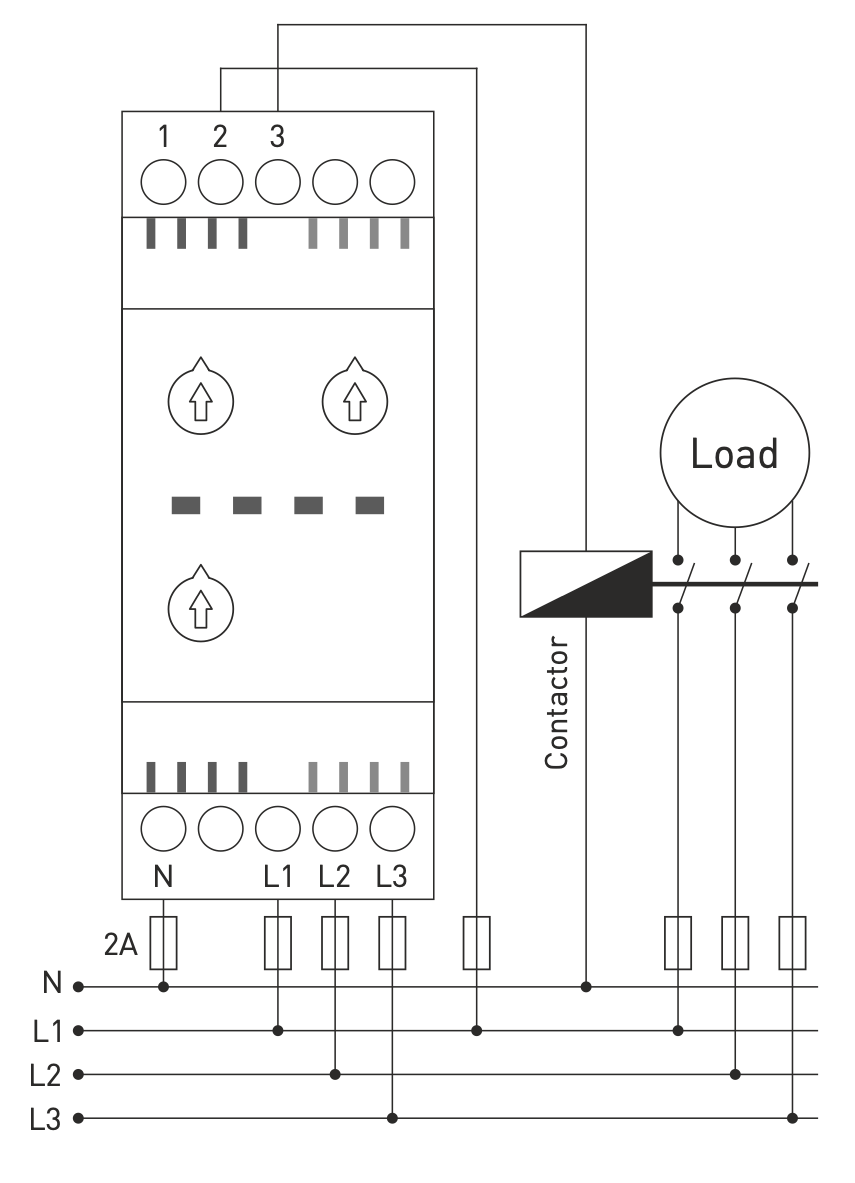

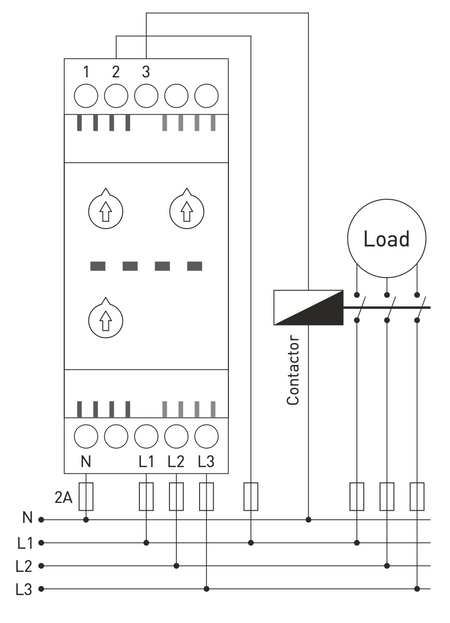

Pripojte relé podľa schémy a nastavte parametre asymetrie, oneskorenie poruchy a čas resetu v súlade s prevádzkovými hodnotami záťažového napätia.
V prevádzkovom stave, pri normálnych hodnotách napätia zodpovedajúcich nastavenej asymetrii, je relé aktívne a svieti indikačná LED dióda.

Pri modeloch so sekvenciou fáz je potrebné zabezpečiť správnu sekvenciu fáz.

Ak asymetria prekročí nastavenú hodnotu, rozsvieti sa indikátor poruchy asymetrie (Asm.) a relé sa po nastavenom oneskorení (DT) vypne.
Keď sa napätie vráti na normálne hodnoty, relé počká na čas resetu (RT) a pokračuje v činnosti.

Vzorec na výpočet asymetrie

Asymetria = ((max. napätie - min. napätie) / max. napätie) × 100

Príklad:
((245 - 200) / 245) × 100 = 18,3 %.

Technické parametre

• Prevádzkové napätie: 3×380 V AC, 50/60 Hz

• Menovité pomocné napätie: 220 V AC, 50/60 Hz (FKM-05 / 05F)

• Rozsah asymetrie: 5-25 %

• Čas oneskorenia (DT): 0,1-20 s

• Čas resetovania (RT): 0,1-20 s

• Spotreba energie: < 6 VA

• Prevádzková teplota: -20 °C až +55 °C

• Indikácia: 4 LED diódy

• Montáž: na DIN lištu

• Hmotnosť: 0,210 kg

• Spínací kontakt: 5 A / 250 V AC (odporová záťaž)

• Pracovná nadmorská výška: do 2000 m

• Prierez vodičov: 2,5 mm²
