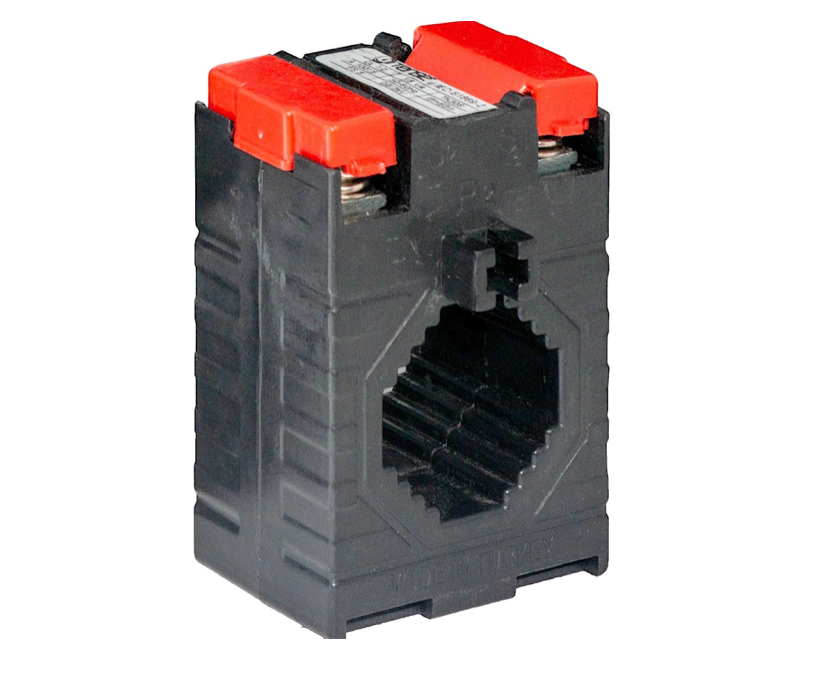

TENSE TK30S - prúdový transformátor

Popis produktu

Prúdový transformátor TENSE TK30S (100/5 ) je určený na premenu vysokého prúdu zo silovej časti elektrického obvodu na štandardizovaný sekundárny prúd vhodný na meranie, monitorovanie a ochranu zariadení.

Používa sa na nepriame meranie striedavého prúdu v nízkonapäťových inštaláciách a slúži ako rozhranie medzi silovým obvodom a meracími zariadeniami, ako sú ampérmetre, elektromery, monitorovacie moduly alebo ochranné relé.

Priechodná konštrukcia umožňuje inštaláciu bez prerušenia vodiča - kábel sa jednoducho zasunie cez okienko. To zaručuje rýchlu, bezpečnú a ekonomickú inštaláciu.

Kľúčové vlastnosti

• Presné merania vďaka triede presnosti 0,5 - stabilný prenos a minimálne straty.

• Jednoduchá inštalácia - kompaktný dizajn, možnosť inštalácie v obmedzenom priestore, široká škála aplikácií.

• Vysoká izolačná odolnosť - skúšobné napätie 3 kV / 1 minúta.

• Široký teplotný rozsah: -25 °C až +85 °C.

• Univerzálne použitie - vhodné pre rozvádzače, priemyselné systémy, energetické aplikácie a meracie systémy.

• Kompatibilný s normami IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414.

Špecifikácie

Použitie

• Elektrické rozvádzače a skrine

• Priemyselné automatizačné a riadiace systémy

• Nízkonapäťové elektrárne a distribučné systémy

• Systémy monitorovania záťaže a ochrany zariadení

• Riadiace panely motorov (MCC)

• Meranie energie a technické systémy

Dizajn a materiály

Kryt prúdového transformátora je vyrobený zo samozhášavého plastu odolného voči teplu s vysokou mechanickou pevnosťou.

Jadro transformátora je vyrobené z feromagnetickej zliatiny s nízkymi stratami, ktorá zabezpečuje stabilný a presný prenos aj pri premenlivom zaťažení.

Svorky sekundárneho vinutia sú na zvýšenie bezpečnosti pripojenia vybavené ochranným krytom.
Správna inštalácia minimalizuje riziko skratu alebo poruchy.
