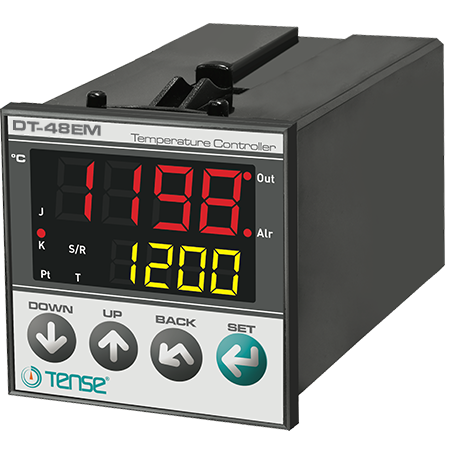

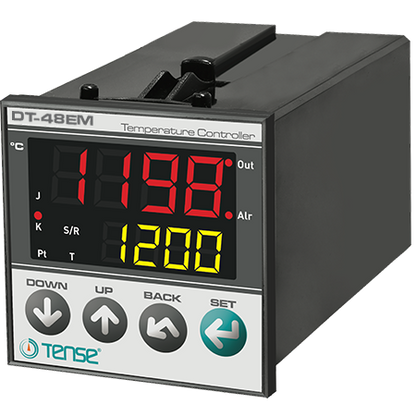

Podrobný popis - Panelový regulátor teploty DT48-EM, PID & On/Off

Popis produktu

Panelový regulátor teploty DT48-EM je jednokanálový regulátor určený na vykurovanie s univerzálnym vstupom. Podporuje odporový snímač Pt100 a termočlánky J, K, T, R, S.
Je vybavený dvojriadkovým displejom s vysokou čitateľnosťou:

• Horný červený riadok - 9 mm číslice

• Dolný žltý riadok - číslice 7 mm

Regulátor nie je vhodný na reguláciu chladenia.

Výstupy

• Relé SPDT 2A / 250 VAC pre odporovú záťaž

• Digitálny výstup 12 VDC / 20 mA Max. pre SSR relé

Mechanické parametre

• Rozmery: 48 × 48 × 90 mm

• Montážny otvor: 46 × 46 mm

• Napájanie: 230 VAC

Typické aplikácie

Regulácia teploty v priemysle:

• Stroje a zariadenia ľahkého priemyslu

• Potravinárske závody

• tepelné procesy

• malé pece

• automatizácia technologických celkov

Funkcie a vlastnosti regulátora

• PID regulátor teploty

• Automatické ladenie parametrov PID

• Možnosť voľby typu regulácie: P, PI, PD, PID, ON/OFF

• Režim zapnutia rampy

• Funkcia zabraňujúca nábehu v režime PID/PI

• Nastaviteľné horné a dolné limity SET

• Súčasné zobrazenie Sv (požadovaných) a Pv (skutočných) hodnôt

• Kompenzácia studeného spoja (T/C)

• Kompenzácia odporu vedenia (Pt100)

• Lineárny prevod podľa tabuliek °C/mV a °C/Ohm

• Funkcia posunu na posun hodnôt v celom rozsahu

• Ochrana nastavení heslom

• Vysoká presnosť merania

• Pamäť EEPROM na ukladanie nastavení

• Jednoduché pripojenie vďaka konektorom 5.08

• Napájanie 230 VAC

Odporúčania pre inštaláciu

Pri objednávke sa odporúča zakúpiť:

• TK snímač teploty

• 2 kusy 2A ističov na ochranu vstupných a výstupných kanálov

Meracia stupnica pre DT48-EM TENSE
