Relé hladiny kvapaliny pre parné kotly (studňa alebo nádrž)
Nepodarilo sa načítať dostupnosť vyzdvihnutia
|

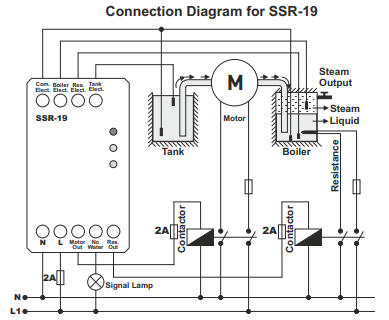

Relé na reguláciu hladiny vody v kotle je nainštalované v dvoch systémoch ohrevu kondenzačnej vody (parogenerátory) s ovládaním na vypnutie elektrického ohrevu v prípade, že v nádrži nie je voda. Schéma zapojenia relé na reguláciu hladiny vody v ohrievači
Zapojenie vykonajte podľa schémy
Com Elect. - základná elektróda (nie je súčasťou dodávky).
Nádrž Elect - elektróda na kontrolu hladiny kvapaliny v studni (nie je súčasťou súpravy).
Boiler Elect - elektróda na kontrolu hladiny kvapaliny v bojleri - nádrži (nie je súčasťou súpravy).
Res Elect - elektróda na kontrolu hladiny kvapaliny na zapnutie ohrievača kvapaliny (nie je súčasťou súpravy).
Res. Out - výstup na pripojenie ohrievača kvapaliny
Water Not - výstup na pripojenie svetelnej signalizácie (zapnutie/vypnutie ohrievača)
Pripojte (Com Elect) na teleso studne TANK a na kotol (nádrž, zásobník) - BOILER. Ak nádrž nie je zapojená, pripojte (Com Elect) na elektródu na kontrolu hladiny kvapaliny.
Hladina vody v nádrži (TANK) klesne - pokiaľ hladina vody nie je nižšia ako snímač hladiny kvapaliny (Tank Elect), čerpadlo sa zapne a rozsvieti sa zelená kontrolka "motor beží". Ak hladina vody klesne pod tento snímač (Tank Elect), motor prestane bežať a indikátor "chod motora" zhasne.
Hladina vody v kotle, nádrži, nádobe (Boiler) sa zvyšuje - keď sa nádrž naplní po hladinovú elektródu (Boiler Elect), čerpadlo sa vypne (prestane svietiť zelený indikátor "chod čerpadla") a prestane čerpať vodu.
Hladina vody v kotle (nádrži, nádobe) klesá - keď hladina vody klesne pod hladinovú elektródu (Boiler Elect), spustí sa 10-sekundové oneskorenie spustenia čerpadla. Po uplynutí nastaveného času sa spustí motor čerpadla (rozsvieti sa indikátor "chod motora") čerpaním vody až po úroveň snímača (Boiler Elect).
V kotle je nainštalovaná aj hladinová elektróda na riadenie elektrického ohrevu kvapaliny (Res Elect). Keď voda vystúpi na úroveň snímača (Res Elect), kontrolka zhasne a ohrievač vody sa zapne. Ak voda klesne pod úroveň snímača (Res Elect), ohrievač sa vypne a rozsvieti sa kontrolka. Používanie elektródy na meranie hladiny vody v ohrievači zabráni zapnutiu elektrického ohrevu v zásobníku - kotle, keď nie je voda, a kontrolka vám pomôže zistiť, či ohrievač funguje. Kontrolka môže slúžiť ako indikátor hladiny vody (pod-nad elektródou Res Elect). Táto možnosť zabráni poruchám ohrievača (práca bez kvapaliny - voľnobeh) a ušetrí vám peniaze.
Elektródy (snímače hladiny kvapaliny) nie sú súčasťou dodávky.
Nezabudnite si objednať snímače hladiny vody a 2-ampérový istič na ochranu vstupných a výstupných kanálov tejto jednotky (3 kusy).
Menovité napätie: 220 V, striedavý prúd. Rozsah prevádzkového napätia: 90 % až 110 %. Prevádzková frekvencia: 50/60 Hz. Straty: <3 VA Okolitá teplota: -40...+50 Pripojenie snímača a napájania: skrutkové pripojenie |

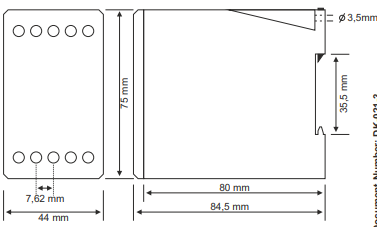

Montáž: lišta DIN alebo montážny panel
