Digitálne nadprúdové relé s 3×3-miestnym LED displejom TRM-200

Trojfázové prúdové relé na riadenie/obmedzenie prúdu záťaže v rozsahu 90-200 A, výrobca TENSE (Turecko)

Digitálne nadprúdové relé TRM-200 sú určené na ochranu záťaže pred poškodením spôsobeným vysokými prúdmi a zároveň umožňujú monitorovanie prevádzky.

- 90-200 A (nastaviteľná hodnota nadprúdu)
- 50 % pevná asymetria prúdu
- nastaviteľný čas oneskorenia chyby
- nastaviteľný prevádzkový režim (automatický, poloautomatický, manuálny)
- Pri kúpe prúdového relé značky TENSE získate zariadenie pripravené na použitie - prúdové transformátory sú súčasťou dodávky.

Použitie zariadenia a princíp činnosti

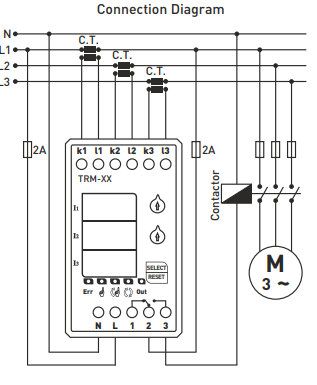

1. Zariadenie pripojte podľa schémy zapojenia.
2. Po dokončení zapojenia pripojte napájanie. Po zapnutí sa na displeji na 5 sekúnd zobrazia nastavené hodnoty.
3. Pomocou ovládača "A>" nastavte hodnotu nadprúdu. Nastavená hodnota sa zobrazí na ľavom displeji.
4. Pomocou ovládača "t" nastavte čas oneskorenia. Nastavená hodnota sa tiež zobrazí na ľavom displeji.

Po zapnutí zariadenia:
- relé sa zapne, výstupný kontakt sa prepne na svorku 3 a rozsvieti sa indikátor OUT.
- ak prúd prekročí nastavenú hodnotu nadprúdu (A>), zariadenie začne odpočítavať čas oneskorenia a rozsvieti sa indikátor ERR.
- po uplynutí nastaveného času sa relé vypne, kontakt sa prepne na svorku 1 a indikátor OUT zhasne.

Popis

Elektronické prúdové relé série TRM-200 je určené na automatické odpojenie spotrebičov pri prekročení maximálneho povoleného prúdu.
Má programovateľný rozsah vypnutia, možnosť nastavenia času oneskorenia a času návratu.
K dispozícii sú 3 režimy návratu do prevádzkového stavu - MANUÁLNY, SEMI-AUTOMATICKÝ, AUTOMATICKÝ.

Režimy návratu do normálneho stavu:

- Manuálny režim: Po nadprúdovej poruche je potrebné zariadenie resetovať stlačením tlačidla Reset. V tomto režime svieti príslušná LED dióda.
- Poloautomatický režim: Systém sa po nadprúdovej chybe trikrát automaticky resetuje a pri ďalšej chybe čaká na manuálny reset. V tomto režime svieti príslušná LED dióda.
- Automatický režim: systém sa resetuje automaticky po každej nadprúdovej chybe. V tomto režime svieti príslušná LED dióda.

Poznámka: Ak chcete zmeniť režim, podržte tlačidlo SELECT po dobu 10 sekúnd. Po zmene režimu sa rozsvieti príslušná kontrolka LED.

Asymetria 50 % (pevná)

Ak rozdiel medzi najväčším a najmenším fázovým prúdom prekročí 50 %, zariadenie do 2 sekúnd prejde do režimu chyby asymetrie.
(Tým sa zabráni poškodeniu systému v prípade výpadku fázy počas prevádzky motora).

Keď sa vyskytne chyba asymetrie:
- Skupina displeja dvoch fáz, ktoré spôsobili chybu, bude blikať a rozsvieti sa indikátor ERR.
- Ak sa chcete vrátiť z režimu chyby asymetrie, zariadenie sa musí resetovať ručne.

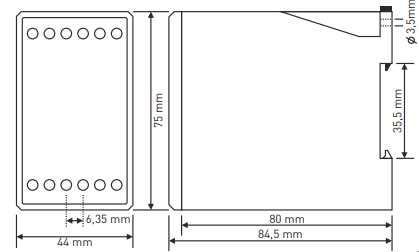

Technické parametre:

- Prevádzkové napätie: 150-260 V AC
- Prevádzková frekvencia: 50/60 Hz
- Výkon: < 6 VA
- Prevádzková teplota: -20 °C až +55 °C
- Displej: 3x3 číslice, 5 LED diód
- Nastavenie nadprúdu (A>): 90-200 A
- Čas oneskorenia: 1 s - 200 s
- Typ pripojenia: svorka
- Kontakty: 5 A / 250 V AC (činná záťaž)
- Priemer vodiča: 2,5 mm²
- Hmotnosť: max. 250 g
- Montáž: na DIN lištu
- Prevádzková výška: < 2000 m

Poznámka: TRM-50, TRM-100, TRM-200 a TRM-300 sa môžu používať len s prúdovými transformátormi, ktoré sú súčasťou dodávky.

TRM-400 možno používať s prúdovým transformátorom 400/5 dodávaným s TRM-400.
